Torno convencional CW-E series
horizontalpara producción de piezas pequeñaspara metal

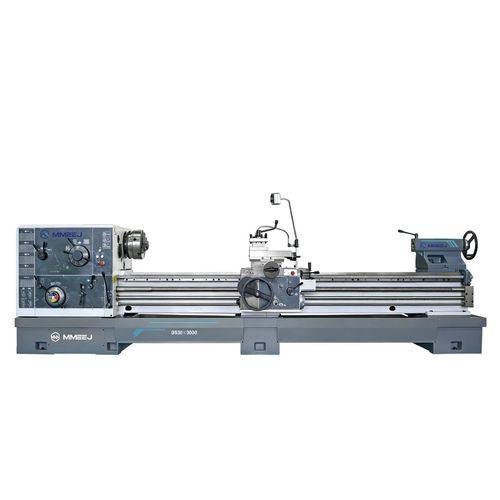

Torno convencional - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para producción de piezas pequeñas / para metal
Torno convencional - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para producción de piezas pequeñas / para metal
Torno convencional - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para producción de piezas pequeñas / para metal - imagen - 2
Torno convencional - CW-E series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para producción de piezas pequeñas / para metal - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
convencional
Orientación del husillo
horizontal
Aplicaciones
para metal, para producción de piezas pequeñas
Función combinada
perforación, ranurado
Diámetro

Máx.: 1.230 mm
(48,43 in)

Mín.: 350 mm
(13,78 in)

Longitud de la pieza

Máx.: 6.000 mm
(236 in)

Mín.: 1.000 mm
(39 in)

Longitud máxima de corte

Máx.: 6.000 mm
(236 in)

Mín.: 1.000 mm
(39 in)

Potencia nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Par máximo

2.400 Nm
(1.770 ft.lb)

Descripción

Presentación del producto

La serie CW‑E de tornos horizontales está diseñada para mecanizar superficies cilíndricas y cónicas internas y externas. Opera en torneado de caras, ranurado, corte, taladrado y roscado (métrico, imperial, módulo y paso diametral). La serie ofrece configuraciones múltiples para cubrir diámetros y longitudes para producciones de pequeña serie y talleres de reparación.

Aplicaciones y materiales

  • Adecuado para acero, fundición y metales no ferrosos
  • Diseñado para producción en pequeñas series, talleres de mantenimiento y reparación
  • Capaz de realizar filetes habituales y una variedad de operaciones de torneado


Rangos de capacidad

  • Diámetro máximo de torneado (sobre bancada): φ630 / φ800 / φ1000
  • Diámetro máximo sobre carro transversal: φ350 / φ480 / φ710
  • Diámetro en hueco: hasta φ1230 (según configuración)
  • Longitud en hueco (cuando procede): 350 mm
  • Longitud máxima de pieza / longitud de corte máx.: 1000, 1500, 2000, 3000, 4000, 5000, 6000 mm


Husillo y accionamiento

  • Ejemplo de modelo mostrado: CW6163E
  • Falda del husillo: C11 / D11
  • Taladro del husillo: φ100 (C11) / φ105 (D11); opcional φ130
  • Tamaño de plato/mandril: φ315 mm
  • Conicidad del husillo: Metric 120 (1:20); opcional Metric 140 (1:20) con taladro φ130
  • Rango de velocidades del husillo: 7.5 – 1000 rpm (18 niveles)
  • Par máximo del husillo: 2400 (según fabricante)
  • Altura del eje del husillo: 315 mm
  • Potencia motor del husillo: 11 kW (1460 rpm, 50 Hz); opcional 15 kW


Platina móvil/cola de pájaro

  • Diámetro del vástago del contrapunto: φ100 mm
  • Recorrido del vástago: 250 mm
  • Conicidad del vástago: No.6 MT


Precisión y acabado superficial

  • Precisión de mecanizado típica: hasta IT7
  • Acabado superficial típico: hasta Ra1.6


Especificaciones técnicas (resumen)

  • Serie: CW‑E series
  • Modelos típicos: CW6163E
  • Diámetros y longitudes configurables según la aplicación
  • Opciones de taladro y husillo para soportar diferentes métodos de sujeción
  • Adecuado para una amplia gama de tareas de torneado en talleres industriales
