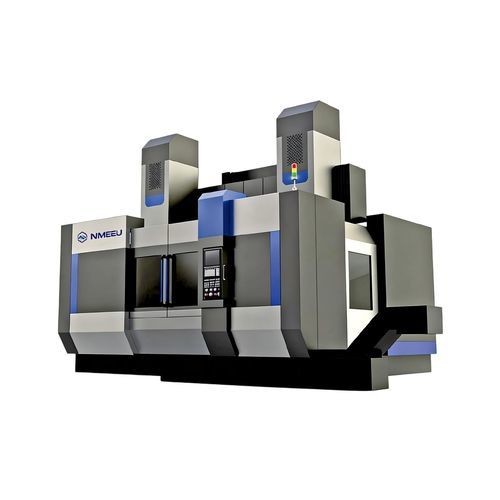

Torno CNC CK51-HM

verticalde una sola columnapara bridas y válvulas

Resumen
La serie CK51-HM es un torno vertical CNC de columna única que combina torneado y rectificado, integrando tecnologías avanzadas para el mecanizado de piezas de gran diámetro. Adecuado para la fabricación mecánica: válvulas, piezas automotrices, herramientas de rectificado, aeroespacial, defensa y aplicaciones similares.

Descripción funcional principal
La viga transversal incorpora dos torretas CNC: el porta-herramientas derecho para el torneado y el izquierdo configurado como portaherramientas para rectificado. Un solo apriete de la pieza permite realizar torneado y rectificado, reduciendo montajes, mejorando la precisión dimensional y disminuyendo costes e intensidad de mano de obra.

Cabezal de rectificado
El cabezal de rectificado utiliza un husillo eléctrico motorizado montado en el extremo inferior del carro, con refrigeración por agua para soportar operación continua durante largos periodos. El husillo ofrece alta velocidad, bajo ruido, alto par y buen comportamiento estable para rectificados de precisión.

Husillo y mesa de trabajo
La mesa de trabajo tiene diseño termo-simétrico. El husillo principal emplea un rodamiento de rodillos cilíndricos cortos de doble hilera, ajustable en juego radial, para soporte radial, y un rodamiento de empuje de alta precisión para la guía axial. Como opción, los carriles pueden equiparse con rodamientos de rodillos cruzados.

Especificaciones principales

• Serie: CK51-HM — modelos: CK5116-HM, CK5120-HM, CK5123-HM, CK5126-HM
• Diámetro máximo de mecanizado (mm): 1600 / 2000 / 2300 / 2600 (según modelo)
• Altura máxima de mecanizado (mm): 1000/1400; 1200/1400; 1200/1400; 1400/1600 (por modelo)
• Carga máxima soportada (T): 8 / 10 / 10 / 12 (por modelo)
• Tamaño de la mesa (mm): 1400 / 1800 / 2000 / 2250 (por modelo)
• Potencia motor principal (kW): 30 (CK5116/CK5120/CK5123) o 37 (CK5126)
• Potencia del cabezal de rectificado (kW): 5,5–7,5
• Velocidad de rotación del cabezal de rectificado (r/min): 50–3000
• Rango de rotación de la mesa (r/min): 1–200 (CK5116/CK5120), 1–100 (CK5123), 1–63 (CK5126)
• Carrera horizontal del portaherramientas vertical X (mm): 915 / 1050 / 1180 / 1330
• Carrera del carro portaherramientas vertical Z (mm): 800 (CK5116 & CK5120) o 1000 (CK5123 & CK5126)
• Torneado y rectificado integrados en una misma máquina para operación en dos procesos con un solo apriete
• Cabezal de rectificado: husillo eléctrico motorizado con refrigeración por agua para operación continua estable
• Mesa de trabajo: estructura termo-simétrica con rodamientos radiales y de empuje de alta precisión
• Opción de carriles: rodamientos de rodillos cruzados disponibles
