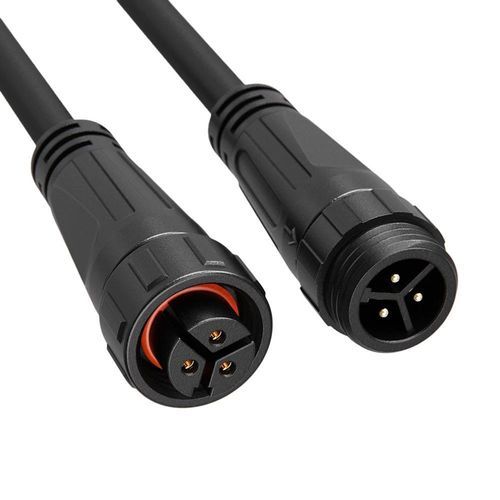

Conector de alimentación eléctrica

de cable a cablecircularde tornillo

Descripción general

• Suministro de potencia 10A – contactos de aleación de cobre Φ1,5mm compatibles con 10A/300V para conexiones de alimentación fiables.
• Mecanismo de bloqueo por tornillo – acoplamiento roscado para conexiones rápidas y seguras con resistencia a las vibraciones.
• Impermeable IP68 – sellado a prueba de inmersión para un rendimiento fiable en entornos húmedos y polvorientos.
• Opciones de montaje – disponible como instalable en campo o moldeado con cable.
• Certificaciones globales – UL, TUV, CE, RoHS.

Descripción corta
Conector circular estanco de 3 pines con bloqueo por tornillo, 10A y protección IP68, disponible como instalable en campo o moldeado en cable para alimentación y automatización.

Detalles del producto (tabla)
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4 | Especificación 5 | Especificación 6 | Especificación 7
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diámetro de pin X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de resistencia | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Rango de diámetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nivel de protección | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Método de conexión | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo
Nivel de resistencia al fuego | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Modelo: M16 3 Pin (serie M16)
• Contacto: contactos de aleación de cobre Φ1.5mm
• Corriente nominal: 10A (versión de 3 pines)
• Tensión nominal: hasta 300V (3 pines)
• Tensión de resistencia: hasta 1500V
• Compatibilidad sección de cable: normalmente 0.5mm²–1.0mm² (20–18AWG)
• Protección: IP68 (a prueba de inmersión); IP69K disponible como opción personalizable
• Tipo de conexión: bloqueo por tornillo (acoplamiento roscado) para resistencia a las vibraciones
• Resistencia al fuego: UL94‑V0
• Temperatura de funcionamiento: -40°C a 105°C
• Durabilidad de acoplamiento: >500 ciclos de acoplamiento
• Certificaciones: ISO9001, CE, UL, RoHS, (TUV según aplique)
