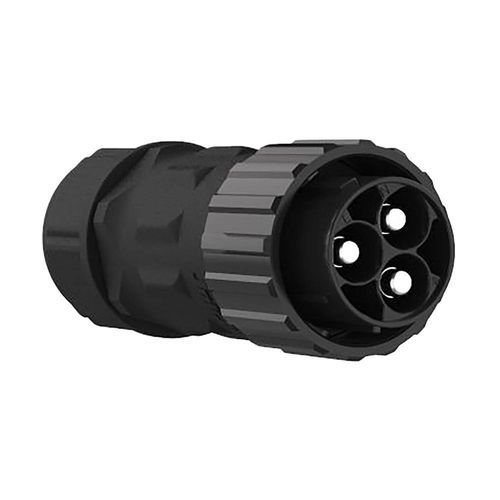

Conector de alimentación eléctrica

de cable a cablede bayoneta3 polos

Resumen del producto

• Capacidad de 80A – Contactos de aleación de cobre Φ4.8mm que proporcionan transmisión de potencia 80A/600V, equivalente al modelo de 2 polos para aplicaciones de alta potencia.
• Mecanismo de cierre por bayoneta – Bloqueo rápido de 90° con retroalimentación táctil y audible, garantizando conexiones seguras en entornos con altas vibraciones.
• Protección IP67 contra agua y polvo – Sellado completo contra agua y polvo, adecuado para parques solares exteriores e instalaciones industriales.
• Amplia compatibilidad de cables – Soporta diámetros de cable Φ10.0mm–Φ19.0mm.
• Certificaciones globales – Certificado UL, TUV, CE y RoHS.

Detalles del producto (tabla)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diámetro de pin X número | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Corriente nominal | 80A | 80A | 60A | 40A
Voltaje nominal | 300V | 300V | 300V | 125V+60V
Voltaje de resistencia | 600V | 600V | 600V | 300V
Sección del cable | (no especificado) | (no especificado) | (no especificado) | (no especificado)
Rango de diámetro | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Modo de conexión | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Nivel de combustión | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Aplicaciones y ventajas

• Diseñado para sistemas fotovoltaicos y de almacenamiento de energía que requieren conexiones exteriores selladas y de alta corriente.
• Cierre por bayoneta robusto con retroalimentación audible/táctil para entornos con vibraciones y uso exterior.
• Sellado fiable IP67 para resistencia a inmersión temporal y protección contra polvo; niveles IP superiores (IP68/IP69K) disponibles como personalización.
• Carcasas con clasificación UL94 V-0 y resistencia estructural a impactos para uso industrial.
• Alta durabilidad de ciclos de acoplamiento (500+ ciclos), reduciendo mantenimiento y reemplazos.

Especificaciones técnicas

• Serie: Serie M28 (variante de 3 pines descrita)
• Número de pines (este producto): 3 Pin
• Diámetro de contacto (3 pines): Φ4.8mm
• Corriente nominal (3 pines): 80A
• Voltaje nominal: 300V
• Voltaje de resistencia: 600V
• Rango de diámetro de cable compatible: Φ10.0mm–Φ19.0mm
• Protección / entrada: IP67 (impermeable y a prueba de polvo)
• Mecanismo de bloqueo: Bayonet lock (giro 90°)
• Inflamabilidad: UL94-V0
• Temperatura de funcionamiento: -40℃ a 105℃
• Certificaciones típicas: ISO9001, CE, UL, RoHS (TUV disponible)
• Materiales: contactos en aleación de cobre (bañado/ tratado en plata habitual para contactos de alta corriente); carcasa en plástico de ingeniería de alto rendimiento (UL94 V-0)
