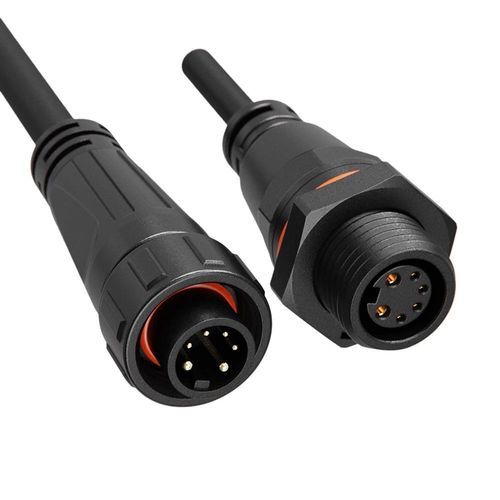

Conector híbrido

con dispositivo de bloqueo mediante tornilloM162+4 pines

Descripción general

• Conector estanco híbrido 10A+5A con cierre roscado, que combina alimentación y señal en una carcasa M16, instalable en campo o moldeado con cable.
• Híbrido potencia y señal – 2 pines de potencia (10A/125V, Φ1,5 mm) y 4 pines de señal (5A/60V, Φ1,0 mm) en un mismo conector para simplificar el cableado y ahorrar espacio.
• Mecanismo de cierre roscado – Acoplamiento roscado para conexiones seguras con diseño antivibración.
• IP68 estanco – Sellado completo contra agua y polvo, fiable en entornos industriales exigentes.
• Diseño compacto – Factor de forma M16 que ahorra espacio con configuración mixta de contactos para sistemas complejos.
• Opciones de montaje – Disponible para instalación en campo o moldeado con cable.
• Certificaciones globales – UL, TUV, CE y RoHS certificadas.

Datos técnicos clave (configuración 2+4 pines)
Número de pines: 2+4 pines
Diámetro de pines X número: 1,5+1,0 mm
Corriente nominal: 10A + 5A
Tensión nominal: 125V + 60V
Tensión de resistencia: 500V
Sección de cable: 0.75+0.5 mm² (18+20 AWG)
Rango de diámetro: MAX φ3.6 mm
Nivel de protección: IP68
Modo de conexión: Cierre roscado
Nivel de combustión: UL94-V0
Temperatura de funcionamiento: -40℃ – 105℃
Certificación: ISO9001, CE, UL, ROHS

Aplicaciones y ventajas

• Combina alimentación y señal en un único conector M16 compacto para reducir la complejidad del cableado y ahorrar espacio en paneles/maquinaria.
• El acoplamiento roscado proporciona una retención antivibración sólida para entornos industriales.
• El sellado IP68 y la carcasa autoextinguible UL94-V0 lo hacen adecuado para aplicaciones húmedas, polvorientas y exigentes.
• Las opciones pre-moldeadas o instalables en campo permiten flexibilidad en fabricación e instalación in situ.
• Amplio rango de temperatura de funcionamiento y alta durabilidad en ciclos de acoplamiento garantizan uso fiable a largo plazo.

Características / especificaciones técnicas

• Serie: M16
• Configuración: Híbrida (potencia + señal)
• Contactos de potencia: 2 × Φ1,5 mm, 10A (125V)
• Contactos de señal: 4 × Φ1,0 mm, 5A (60V)
• Protección: IP68 (estanco y antipolvo)
• Cierre: Cierre roscado (acoplamiento fileteado)
• Compatibilidad de cable: 0.75+0.5 mm² (18+20 AWG) para cable híbrido
• Tensión de resistencia: 500V
• Clase de inflamabilidad: UL94-V0
• Rango de temperatura de funcionamiento: -40℃ a 105℃
• Certificaciones: ISO9001, CE, UL, RoHS
