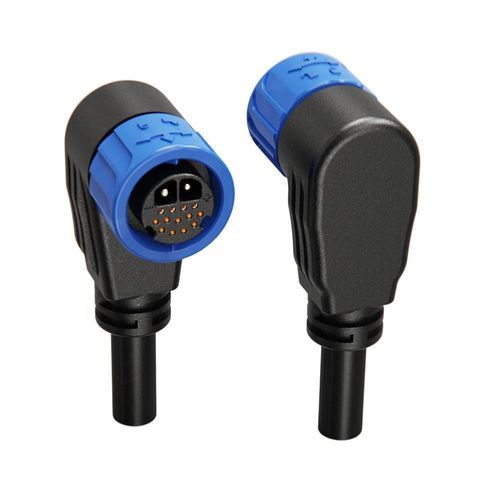

Conector de datos

de alimentación eléctricade cable a cablecircular

Resumen del producto
Conector de señal de alta densidad de 15 pines con contactos de potencia de 20A y contactos de señal de 5A, cierre push y grado IP67, diseñado para redes de sensores y transmisión de datos.

Descripción general

• Diseño de 15 pines de alta densidad – 2 contactos de potencia (20A, φ2.4mm) y 13 contactos de señal (5A, φ1.0mm) en una carcasa M23 compacta, maximizando la conectividad en espacios reducidos.
• Mecanismo de bloqueo push – Conexión y desconexión rápida sin herramientas con diseño de auto-bloqueo, garantizando transmisión estable en entornos con vibraciones.
• Impermeable y resistente al polvo IP67 – Diseño totalmente sellado que protege los contactos sensibles contra humedad y polvo.
• Instalación de cable flexible – Soporta cables de 0.3mm²–6mm² (24–9 AWG) con diámetro máximo φ16mm, apto para varios tipos de cables de sensor y datos.
• Integridad de la señal garantizada – Contactos de aleación de cobre con chapado en oro/plata y carcasa retardante de llama UL94-V0 para transmisión fiable y resistente a interferencias.
• Certificaciones globales – Certificado UL, TUV, CE y RoHS.

Tabla de especificaciones
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3
Número de pines | 6（2+4） Pines | 8（2+1+5） Pines | 15（2+13） Pines
Diámetro de pin x número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Corriente nominal | 50A+5A | 50A+15A+5A | 20A+5A
Tensión nominal | 300V+60V | 300V+125V+60V | 125V+60V
Tensión de resistencia | 5000V | 3000V | 3000V
Calibre de cable | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Rango de diámetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección | IP67 | IP67 | IP67
Método de conexión | Push Locking | Push Locking | Push Locking
Nivel de combustión | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operación | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / especificaciones técnicas

• Modelo comercial: M23 15-Pin Signal Waterproof Connector
• Número de pines: 15 (2 potencia + 13 señal)
• Tamaños de contactos: potencia φ2.4mm (20A), señal φ1.0mm (5A)
• Corriente nominal (variante 15 pines): 20A (potencia) + 5A (señal)
• Tensión nominal: 125V + 60V (variante 15 pines)
• Tensión de resistencia: 3000V
• Materiales de contacto: aleación de cobre con chapado oro/plata (asegura integridad de la señal)
• Índice de protección: IP67 (impermeable y contra polvo)
• Método de conexión: Push-Locking (auto-bloqueo, rápido, sin herramientas)
• Sección de cable compatible: 0.3mm² – 6mm² (24–9 AWG), diámetro máximo φ16mm
• Resistencia al fuego de la carcasa: UL94-V0
• Rango de temperatura de operación: -40°C a +105°C
• Durabilidad mecánica: >500 ciclos de acoplamiento especificados
• Certificaciones: ISO9001, CE, UL, RoHS (TÜV/3C según variantes)
• Aplicaciones típicas: redes de sensores, transmisión de alimentación y datos en entornos húmedos o polvorientos, automatización industrial, iluminación exterior y sistemas embebidos.
