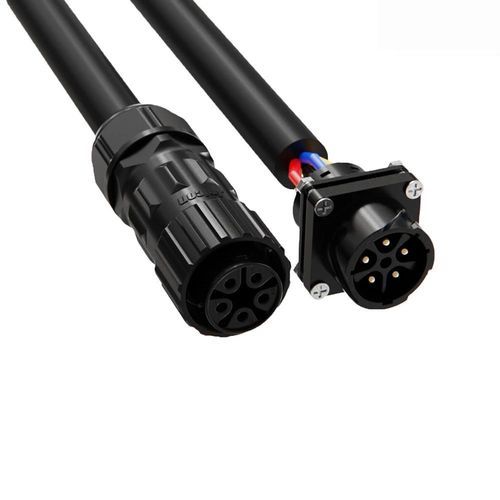

Conector de alimentación eléctrica hilo a tarjetacircularde bayoneta
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de alimentación eléctrica
- Formato
- hilo a tarjeta
- Forma
- circular
- Tipo de conexión
- de bayoneta
- Características eléctricas
- 5 polos, 3 pines, de 2 husillos, 4 pines, 5 pines
- Material
- de aleación de cobre
- Sector
- para iluminación LED
- Tipo de protección
- IP67
- Otras características
- resistente al agua, resistente a la corrosión, antivibración
- Corriente primaria
40 A, 60 A, 80 A
- Tensión
60 V, 125 V, 300 V
- Temperatura de funcionamiento
Mín.: -40 °C
(-40 °F)Máx.: 105 °C
(221 °F)
Descripción
Descripción del producto
Especificaciones del producto
Características / Especificaciones técnicas
- Potencia multipin 40A – Contactos de aleación de cobre Φ3,0 mm que entregan 40A/300V en una configuración compacta de 5 pines para aplicaciones versátiles.
- Mecanismo de bloqueo por bayoneta – Conexión y desconexión rápida mediante giro de 90° con bloqueo seguro, antivibración para entornos exigentes.
- Estanqueidad IP67 – Totalmente sellado contra agua y polvo, ideal para instalaciones de iluminación exterior y control industrial.
- Amplia compatibilidad de cables – Soporta diámetros de cable Φ10,0 mm–Φ19,0 mm.
- Certificaciones globales – Certificado UL, TUV, CE y RoHS.
Especificaciones del producto
- Número de pines: 2 / 3 / 4 / 5
- Diámetro de pin: 2 pines 4,8 mm | 3 pines 4,8 mm | 4 pines 3,6 mm | 5 pines 3,0 mm
- Corriente nominal: 2 pines 80A | 3 pines 80A | 4 pines 60A | 5 pines 40A
- Tensión nominal: 2 pines 300V | 3 pines 300V | 4 pines 300V | 5 pines 125V + 60V
- Tensión de resistencia: 2 pines 600V | 3 pines 600V | 4 pines 600V | 5 pines 300V
- Rango de diámetro (cable): Φ10,0 mm–Φ19,0 mm (todas las versiones)
- Nivel de protección: IP67 (todas las versiones)
- Modo de conexión: Bloqueo por bayoneta, giro 90°, antivibración
- Retardancia a la llama: UL94-V0
- Temperatura de funcionamiento: -40℃ a 105℃
- Certificaciones: ISO9001, CE, UL, RoHS (cumplimiento de fábrica referenciado UL/TUV)
Características / Especificaciones técnicas
- Serie / Modelo: Serie M28
- Configuración: Conector circular, bloqueo por bayoneta
- Material de contacto (5 pines): Contactos de aleación de cobre Φ3,0 mm
- Durabilidad típica de acoplamiento: 500+ ciclos de acoplamiento (serie)
- Compatibilidad de cable: Soporta diámetros de cable Φ10,0 mm–Φ19,0 mm
- Aplicaciones: Iluminación LED exterior, sistemas de control industrial, interconexiones de almacenamiento de energía (familia M28)
