Conector combinado

de datosde alimentación eléctricade cable a cable

Descripción del producto

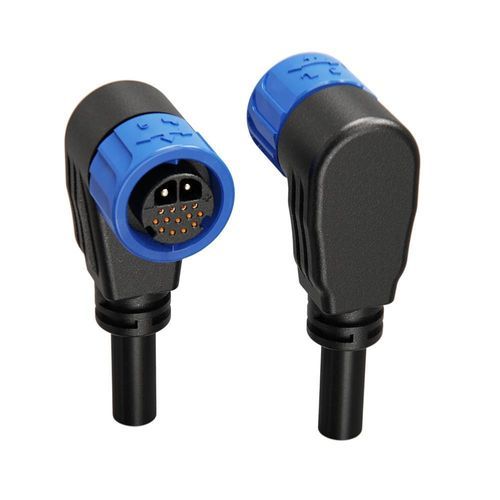

Conector M23 de alta densidad de 15 clavijas que combina dos contactos de potencia de 20A y trece contactos de señal de 5A en una carcasa estanca con bloqueo por empuje y clasificación IP67, diseñado para redes de sensores y transmisión de datos industriales.

Principales características

• Diseño 15 clavijas de alta densidad – 2 contactos de potencia (20A, φ2.4mm) y 13 contactos de señal (5A, φ1.0mm) en una carcasa M23 compacta para maximizar la conectividad en espacios reducidos.
• Mecanismo de bloqueo por empuje – Conexión/desconexión rápida sin herramientas con diseño de auto‑bloqueo para transmisión estable en entornos con vibraciones.
• Estanqueidad IP67 – Diseño completamente sellado que protege los contactos de la humedad y el polvo; la serie ofrece también IP68 y opcional IP69K para aplicaciones de lavado más exigentes.
• Instalación de cable flexible – Admite secciones de cable de 0,3mm² a 6mm² (24–9 AWG) con diámetro exterior máximo hasta φ16mm.
• Integridad de la señal – Contactos de aleación de cobre con baño de oro/plata y carcasa retardante de llama UL94 V‑0 para transmisión fiable y resistente a interferencias.
• Certificaciones globales – Modelos conformes con UL, TUV, CE y RoHS; gestión de calidad según ISO9001.

Especificaciones del producto (vista tabla)
Detalle del producto | Especificación 1 | Especificación 2 | Especificación 3
Número de pines | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diámetro de pin × número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Clasificación de corriente | 50A+5A | 50A+15A+5A | 20A+5A
Clasificación de voltaje | 300V+60V | 300V+125V+60V | 125V+60V
Tensión de resistencia | 5000V | 3000V | 3000V
Calibre de cable | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
Rango de diámetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección | IP67 | IP67 | IP67
Modo de conexión | Bloqueo por empuje | Bloqueo por empuje | Bloqueo por empuje
Nivel de resistencia a la combustión | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Aplicaciones y ventajas

• Adecuado para redes de sensores, transmisión de datos industrial y conexiones combinadas potencia/senal en espacios limitados.
• Diseñado para entornos exigentes: sellado contra agua/polvo, amplio rango de temperatura de funcionamiento y alta durabilidad de acoplamiento (500+ ciclos).
• Opciones y personalizaciones disponibles para mayor protección (IP68/IP69K) y variantes de alta potencia.

Especificaciones técnicas

• Modelo: M23 15‑Pin
• Configuración de contactos: 2 contactos de potencia + 13 contactos de señal
• Clasificación contacto potencia: 20A (φ2.4mm)
• Clasificación contacto señal: 5A (φ1.0mm)
• Calibre de cable admitido: 0.3mm²–6mm² (24–9 AWG)
• Diámetro máximo de cable: φ16mm
• Nivel de protección: IP67 (opciones IP68/IP69K en algunos modelos)
• Voltaje nominal: 125V+60V (para la variante de 15 pines)
• Tensión de resistencia: 3000V (típico para la variante de 15 pines)
• Clasificación retardante de llama del alojamiento: UL94 V‑0
• Material y recubrimiento de contactos: aleación de cobre con baño de oro/plata
• Modo de conexión: Bloqueo por empuje (sin herramientas, auto‑bloqueante)
• Temperatura de funcionamiento: -40°C a +105°C
• Certificaciones: ISO9001, CE, UL, RoHS
• Durabilidad de acoplamiento: >500 ciclos
