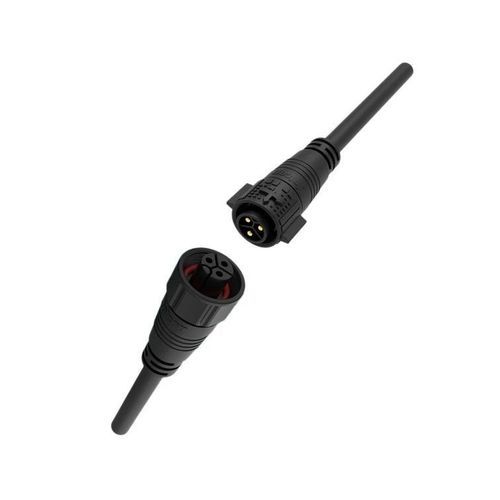

Conector de alimentación eléctrica

hilo a tarjetacircularpush-to-lock

Resumen del producto
Conector circular estanco de 3 pines, serie M19, variante de 3 pines indicada 15A / 300V (contactos de aleación de cobre Φ2,0mm). Mecanismo de bloqueo por empuje, protección IP67, diseñado para automatización industrial y distribución de potencia.

Características clave

• Calificación de corriente 15A – Contactos de aleación de cobre Φ2,0mm indicados para 15A / 300V (resumen del producto).
• Mecanismo de bloqueo por empuje – Conexión/desconexión sin herramientas para montaje y mantenimiento eficientes in situ.
• IP67 resistente al agua – Sellado frente a polvo e inmersión temporal hasta 1 m; IP68/IP69K disponible en modelos específicos/personalizados.
• Amplia compatibilidad de cable – Soporte típico 0,5mm²–1,5mm² (20–16 AWG) en la variante de 3 pines; otras variantes admiten secciones mayores.
• Certificaciones globales – UL, TUV, CE, RoHS indicadas; estándares de fábrica como ISO9001 referenciados en el sitio.

Tabla de especificaciones (según la página)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notas y contexto del producto

• La presentación de la página destaca una clasificación de 15A para la variante de 3 pines con contactos Φ2,0mm y 300V (texto de marketing).
• La tabla técnica muestra múltiples variantes por número de pines y valores por variante; los usuarios deben verificar la especificación exacta antes de realizar el pedido.
• Opciones a nivel de serie: IP67 estándar, IP68/IP69K opcionales, amplia temperatura de funcionamiento (típ. −40℃ a +105℃; algunas variantes hasta +125℃), carcasas UL94‑V0 y durabilidad >500 ciclos de acoplamiento.

Especificaciones técnicas

• Serie / modelo: M19 (serie)
• Tipo de producto: conector circular estanco de 3 pines, bloqueo por empuje
• Corriente nominal (línea de marketing): 15A (contactos Φ2,0mm en aleación de cobre) — 15A / 300V (resumen)
• Valores alternativos por tabla: la tabla lista 20A para algunas variantes de 2 y 3 pines
• Diámetro de contacto (marketing): Φ2,0mm (aleación de cobre)
• Tensión nominal: 300V (resumen); valores según variante
• Tensión de aguante (por tabla): hasta 1500V para algunas variantes
• Sección de cable (3 pines marketing): soporta 0,5mm²–1,5mm² (20–16 AWG); rango dependiente de la variante
• Protección / ingreso: IP67 estándar; IP68/IP69K disponibles en modelos específicos
• Modo de conexión: bloqueo por empuje (sin herramientas)
• Inflamabilidad: UL94‑V0 (carcasa)
• Temperatura de funcionamiento: −40℃ a +105℃ (típico)
• Certificaciones: UL, TUV, CE, RoHS; ISO9001
• Durabilidad de acoplamiento: ≥500 ciclos (declaración de la serie)
