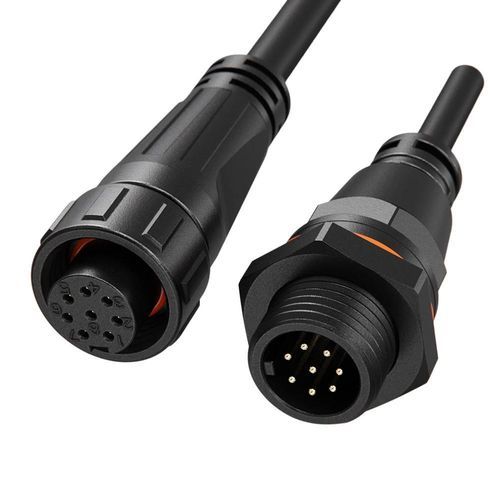

Conector de datos

con dispositivo de bloqueo mediante tornilloM168 polos

Resumen del producto
Conector de señal M16 de 8 pines, 5A, con cierre por tornillo y protección IP68, diseñado para redes de sensores en exterior y aplicaciones industriales. Disponible instalable en campo o moldeado con cable, con contactos Φ1,0 mm y certificaciones internacionales para asegurar la transmisión fiable de señales en entornos exigentes.

Características clave

• Densidad de 8 pines: 8 contactos de señal a 5A / 60V con contactos Φ1,0 mm en un formato M16 compacto.
• Cierre por tornillo: acoplamiento roscado para conexiones seguras y resistentes a vibraciones.
• Protección IP68: sellado completo contra polvo y agua para uso exterior e industrial.
• Montaje flexible: opciones instalable en campo o moldeado con cable para cableado in situ o en fábrica.
• Aplicaciones amplias: adecuado para redes de sensores, codificadores, fieldbus y conexiones de señal de control.
• Certificaciones y calidad: UL, TUV, CE, RoHS; fabricado en instalaciones con ISO9001 / capacidad IATF.

Especificaciones (tabla)
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4 | Especificación 5 | Especificación 6 | Especificación 7
Número de pines | 2 pines | 3 pines | 4 pines | 5 pines | 2+4 pines | 7 pines | 8 pines
Diámetro de contacto X número | 1,5mm | 1,5mm | 1,5mm | 1,0mm | 1,5+1,0mm | 1,0mm | 1,0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de aislamiento | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Rango de diámetro | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Nivel de protección | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Método de conexión | Cierre por tornillo | Cierre por tornillo | Cierre por tornillo | Cierre por tornillo | Cierre por tornillo | Cierre por tornillo | Cierre por tornillo
Clasificación retardante | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Serie / Familia de modelos: serie M16
• Recuento de contactos: 8 pines (señal)
• Diámetro de contacto: Φ1,0 mm
• Corriente nominal (8 pines): 5A
• Tensión nominal (8 pines): 60V
• Tensión de aislamiento: 500V
• Sección de cable soportada: 0,3 mm² – 0,5 mm² (24–20 AWG)
• Diámetro exterior máximo del cable: MAX φ3,6 mm
• Protección de ingreso: IP68 (impermeable y contra polvo)
• Acoplamiento / bloqueo: cierre por tornillo (acoplamiento roscado)
• Resistencia al fuego: UL94-V0
• Rango de temperatura de trabajo: -40°C a +105°C
• Opciones de montaje: instalable en campo o moldeado con cable
• Aplicaciones típicas: redes de sensores, codificadores, sistemas fieldbus, conexiones de señal de control industrial
• Certificaciones: ISO9001, CE, UL, RoHS (capacidad UL / TUV en fábrica)
