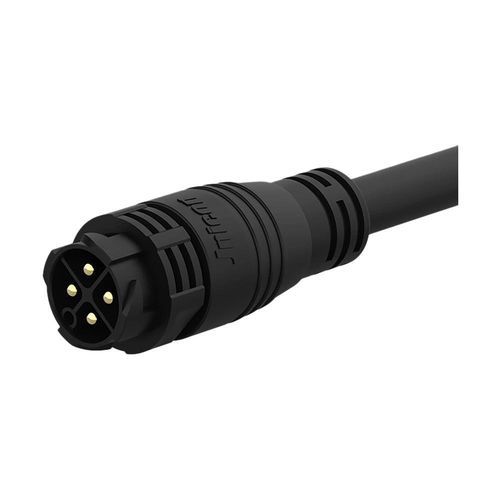

Conector de alimentación eléctrica

hilo a tarjetacircularpush-to-lock

Descripción general

• Entrega de potencia 50A — contactos de aleación de cobre φ3,5mm que soportan 50A a 500V, aptos para maquinaria industrial y distribución de alimentación de luminarias LED exteriores.
• Mecanismo de bloqueo por pulsador — conexión/desconexión rápida sin herramientas con diseño auto‑bloqueante para conexiones estables en entornos con fuertes vibraciones.
• Estanqueidad IP67 — diseño totalmente sellado resistente a agua, polvo y aceite; apto para suelos de fábrica e instalaciones exteriores.
• Amplia compatibilidad de cable — admite 1,0mm²–6mm² (18–9 AWG) con diámetro exterior máximo φ16mm.
• Construcción duradera — carcasa autoextinguible UL94 V‑0 y rango operativo -40°C a 105°C para fiabilidad a largo plazo.
• Certificaciones globales — modelos certificados UL, TUV, CE y RoHS; fábrica certificada ISO9001.

Detalles del producto
Número de pines: 2 pines | 3 pines | 4 pines | 5 pines
Diámetro de pin × número: φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Corriente nominal: 50A | 50A | 50A | 30A
Tensión nominal: 500V | 500V | 500V | 300V
Tensión de resistencia: 2500V | 2500V | 2500V | 1500V
Sección de cable: 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Rango de diámetro: MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección: IP67 | IP67 | IP67 | IP67
Modo de conexión: Push Locking | Push Locking | Push Locking | Push Locking
Clase retardante de combustión: UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento: -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / Especificaciones técnicas

• Serie / Modelo: M25
• Material de contacto: aleación de cobre (contactos φ3,5mm en variantes de 2/3/4 pines)
• Corriente nominal: hasta 50A (varía según número de pines)
• Tensión nominal: hasta 500V (varía según número de pines)
• Tensión de resistencia: hasta 2500V
• Sección de cable admitida: 1,0 mm² – 6 mm² (18 – 9 AWG)
• Diámetro máximo exterior del cable: φ16mm
• Protección de entrada: IP67 (sellado contra polvo e inmersión temporal)
• Método de bloqueo: Push‑locking (auto‑bloqueo)
• Material de la carcasa: plástico técnico autoextinguible, UL94 V‑0
• Rango de temperatura de funcionamiento: -40℃ a 105℃
• Durabilidad de acoplamiento: ≥500 ciclos
• Certificaciones típicas: ISO9001, UL, TUV, CE, RoHS
