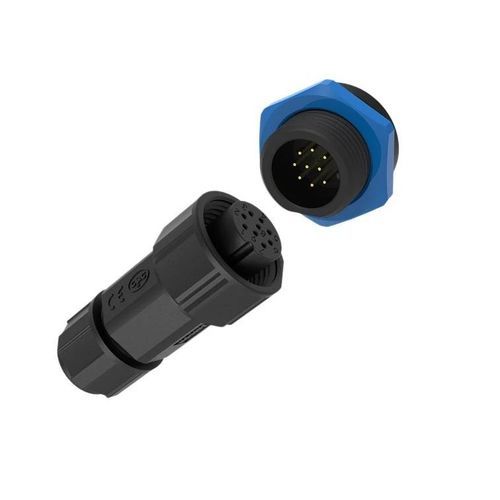

Conector de datos

de cable a cablecircularde bloqueo

Descripción general
Conector de señal impermeable de 9 pines 5A con bloqueo por empuje (serie M19) y protección IP67, diseñado para la transmisión fiable de señales y datos en redes de sensores y sistemas de control industriales.

Características clave

• Densidad de 9 pines – Nueve contactos de señal Φ1.0mm, 5A/60V para maximizar la conectividad en un formato M19.
• Mecanismo de bloqueo por empuje – Acoplamiento sin herramientas para una instalación rápida en campo y conexiones seguras.
• IP67 resistente al agua – Sellado contra polvo e inmersión temporal para proteger la integridad de la señal.
• Aplicaciones versátiles – Adecuado para matrices de sensores, encoders, enlaces fieldbus y terminaciones de control.
• Certificaciones – Cumple ISO9001, CE, UL, RoHS para entornos industriales.

Ventajas

• Protección ambiental robusta – IP67; opcional IP69K para lavados a alta presión/temperatura.
• Amplio rango de temperatura – Funcionamiento de -40℃ a +105℃ (algunas variantes hasta +125℃ para aplicaciones de almacenamiento de energía).
• Carcasa retardante de llama – Plásticos técnicos UL94 V-0 para resistencia a impactos y propiedades autoextinguibles.
• Larga vida de acoplamiento – Diseñado y probado para más de 500 ciclos de acoplamiento, garantizando fiabilidad mecánica y eléctrica.

Especificaciones técnicas

• Serie: M19 series
• Número de pines: 9 pines
• Diámetro/tipo de contacto: Contactos de señal Φ1.0mm
• Corriente nominal: 5A
• Tensión nominal: 60V
• Tensión de resistencia: 500V
• Sección de cable: 0.3mm² ~ 0.5mm² (24 ~ 20 AWG)
• Rango diámetro exterior del cable: φ4.5 - φ11 mm
• Nivel de protección: IP67 (sellado contra agua y polvo)
• Modo de conexión: Bloqueo por empuje (sin herramientas)
• Inflamabilidad: UL94-V0
• Temperatura de funcionamiento: -40℃ a 105℃
• Certificaciones: ISO9001, CE, UL, RoHS
• Ciclos de acoplamiento: 500+ (ensayos validados)
