Conector de alimentación eléctrica

circularde bayonetade corriente fuerte

Resumen del producto

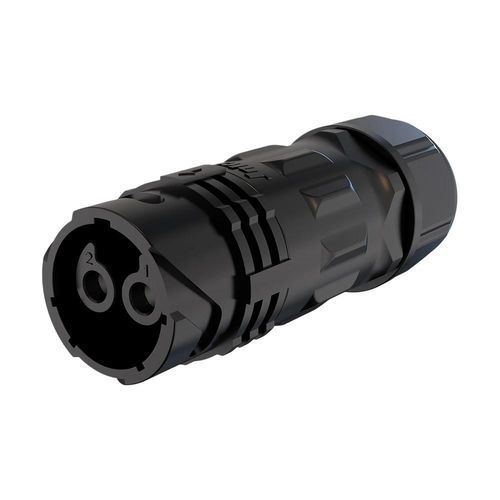

Conector circular estanco M28 de 2 pines con mecanismo de cierre bayoneta, protección IP67 cuando está correctamente emparejado y ensamblado, y una corriente nominal de 80 A. Diseñado para conexiones de potencia industriales y almacenamiento de energía. Confirme el tamaño del cable, las condiciones de operación y el conector compatible antes de pedir.

Descripción general del producto

• Alta capacidad de corriente 80 A – Contactos de aleación de cobre Φ4,8 mm que soportan la clasificación de 80 A. Confirme la tensión nominal, el tamaño del conductor y la corrección por temperatura para su aplicación; la tensión de aguante (de prueba) no es la tensión de funcionamiento continua.
• Mecanismo de cierre bayoneta – Conexión/desconexión rápida con giro de 90° y cierre audible para resistencia a vibraciones y prevención de desconexiones accidentales.
• Estanco IP67 – Sellado contra agua y polvo cuando está correctamente ensamblado; adecuado para entornos industriales y exteriores exigentes.
• Amplia compatibilidad de cables – Soporta diámetros de cable Φ10,0 mm–Φ19,0 mm para instalaciones flexibles.
• Certificaciones globales – ISO9001, CE, UL y RoHS.

Detalles del producto (tabla)
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diámetro de contacto × número | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Corriente nominal | 80A | 80A | 60A | 40A
Tensión nominal | 300V | 300V | 300V | 125V+60V
Tensión de aguante | 600V | 600V | 600V | 300V
Calibre de cable | | | |
Rango de diámetro | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Modo de conexión | Cierre bayoneta | Cierre bayoneta | Cierre bayoneta | Cierre bayoneta
Nivel de inflamabilidad | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Serie / Modelo: M28
• Recuento de pines (para este producto): 2 Pin
• Diámetro de contacto (2 pines): contactos de aleación de cobre Φ4,8 mm
• Corriente nominal: 80 A
• Tensión nominal: 300 V
• Tensión de aguante (prueba): 600 V
• Rango de diámetro de cable: Φ10,0 mm – Φ19,0 mm
• Nivel de protección: IP67 (cuando está emparejado y ensamblado correctamente)
• Modo de conexión: Cierre bayoneta (giro 90°, cierre audible)
• Clasificación de retardancia a la llama: UL94-V0
• Rango de temperatura de funcionamiento: -40 °C a 105 °C
• Certificaciones: ISO9001, CE, UL, RoHS
