Conector de alimentación eléctrica

de cable a cablecircularcon dispositivo de bloqueo mediante tornillo

Visión general

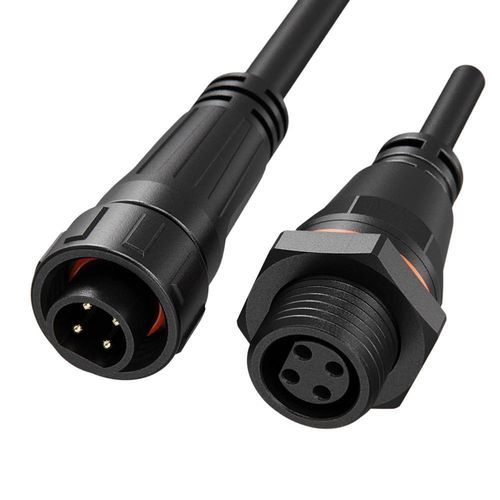

Conector circular estanco M16 4 pines 10 A con grado IP68, disponible terminable en campo (field-installable) o moldeado con cable para aplicaciones de automatización industrial y medición. Los contactos de aleación de cobre Φ1.0 mm suministran 10A/125V en un diseño compacto de 4 pines. Certificado ISO9001, CE, UL, TUV y RoHS; disponible en configuraciones para montaje in situ o con cable pre-moldeado.

Características clave

• Alimentación multipin 10 A – contactos de aleación de cobre Φ1.0 mm clasificados para 10A/125V en configuración de 4 pines.
• Mecanismo de bloqueo por tornillo – acoplamiento roscado que garantiza conexiones seguras y resistentes a las vibraciones.
• IP68 estanco – totalmente sellado contra polvo e inmersión para entornos exteriores e industriales exigentes.
• Opciones de montaje – conectores instalables en campo o variantes moldeadas con cable para cableado in situ o ensamblajes plug-and-play.
• Certificaciones globales – ISO9001, CE, UL, TUV, RoHS (sistemas de calidad de fábrica y certificados de producto documentados).
• Carcasa retardante de llama – plástico técnico con clasificación UL94-V0 para mayor seguridad.
• Amplio rango de funcionamiento – apto de -40°C a +105°C (las variantes de la serie pueden soportar temperaturas superiores según especificación).
• Durabilidad – diseñado para más de 500 ciclos de acoplamiento para mantener un rendimiento de contacto fiable.

Detalles del producto (vista tabla)
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4 | Especificación 5 | Especificación 6 | Especificación 7
Número de pines | 2 pines | 3 pines | 4 pines | 5 pines | 2+4 pines | 7 pines | 8 pines
Diámetro de pin X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de aguante | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Rango de diámetro | MAX φ3.6mm (todos) | Nivel de protección | IP68 (todos) | Modo de conexión | Bloqueo por tornillo (todos) | Clasificación de inflamabilidad | UL94-V0 (todos) | Temperatura de funcionamiento | -40°C – 105°C (todos) | Certificación | ISO9001, CE, UL, TUV, RoHS (todos)

Aplicaciones y ventajas

• Ideal para sensores de automatización industrial, cableado de actuadores, instrumentos de medición y equipos exteriores que requieren conexiones de alimentación selladas.
• Adecuado donde la resistencia a vibraciones y el sellado fiable son críticos (acoplamiento roscado y protección IP68).
• Opciones de suministro flexibles: conectores terminables en campo para montaje in situ o ensamblajes con cable pre-moldeado para instalación plug-and-play.

Especificaciones técnicas

• Serie / Denominación comercial: M16
• Marca: JNICON
• Tipo de cierre: Bloqueo por tornillo (roscado)
• Número de pines: 4 pines (también disponible en 2, 3, 5, 2+4, 7, 8)
• Contacto: aleación de cobre, diámetro de contacto principal Φ1.0 mm para 10A
• Corriente nominal: 10 A (para la configuración de 4 pines)
• Tensión nominal: típ. 125 V (varía según la configuración, ver tabla para variantes)
• Tensión de aguante: hasta 1500 V según variante
• Índice de protección: IP68 (a prueba de polvo e inmersión)
• Rango de sección de cable: 0.3 mm² a 1.0 mm² según configuración (ver tabla)
• Clasificación de inflamabilidad: UL94-V0
• Temperatura de funcionamiento: -40°C a +105°C
• Ciclos de acoplamiento: diseñado para 500+ ciclos de acoplamiento/desacoplamiento
• Opciones de ensamblaje: terminable en campo o moldeado con cable
• Certificaciones: ISO9001, CE, UL, TUV, RoHS
