Conector híbrido

de datosde alimentación eléctricapush-to-lock

Descripción breve

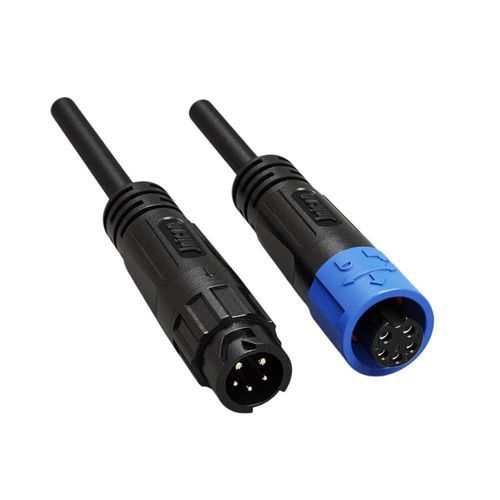

Conector híbrido estanco 7A+2A con bloqueo por empuje, premoldeado con cable, que combina potencia y señal en una sola carcasa M12 para sensores y sistemas de control.

Descripción del producto

• Híbrido potencia y señal – 2 pines de potencia (7A/125V, Ø 1,2 mm) y 3 pines de señal (2A/60V, Ø 1,0 mm) en un solo conector, simplificando el cableado de redes de sensores.
• Mecanismo de bloqueo por empuje – Conexión y desconexión rápidas sin herramientas para una instalación ágil.
• IP67 impermeable – Sobremoldeo con cable para protección contra agua y polvo, eliminando puntos de entrada.
• Solución lista para usar – Conjunto de cable premoldeado que evita terminaciones en campo, garantizando conexiones fiables y constantes.
• Diseño compacto M12 – Configuración de 5 pines que ahorra espacio, ideal para redes de sensores y sistemas fieldbus.
• Certificaciones globales – Certificado UL, TUV, CE y RoHS.

Especificaciones (tabla)
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4
Número de pines | 2 pines | 3 pines | 4 pines | 5 pines
Diámetro de pin X número | 1,2 mm | 1,2 mm | 1,2 mm | 1,2+1,0 mm
Corriente nominal | 7A | 7A | 7A | 7A+2A
Tensión nominal | 300V | 300V | 300V | 125V+60V
Tensión de resistencia | 1500V | 1500V | 1500V | 1000V
Sección de cable | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG)
Rango de diámetro | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Modo de conexión | Bloqueo por empuje | Bloqueo por empuje | Bloqueo por empuje | Bloqueo por empuje
Nivel de combustión | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Ventajas y características

• Protección estanca y contra polvo conforme a IP67; opción IP69K disponible para lavado a alta presión.
• Amplio rango de temperatura de funcionamiento: -40°C a +105°C para rendimiento estable en entornos exigentes.
• Caja retardante de llama con clasificación UL94 V-0 para mayor seguridad.
• Alta durabilidad de acoplamiento: ≥500 ciclos, reduciendo el mantenimiento.

Características técnicas / Especificaciones

• Serie / denominación del modelo: Conector híbrido estanco M12 2+3 pines
• Disposición de contactos: 2 contactos de potencia + 3 contactos de señal (5 pines en total)
• Valor nominal corriente contactos de potencia: 7A, Ø 1,2 mm
• Valor nominal corriente contactos de señal: 2A, Ø 1,0 mm
• Tensión nominal: hasta 125V para pines de potencia y 60V para pines de señal (configuración 2+3)
• Tensión de aislamiento: hasta 1000V para la configuración híbrida de 5 pines
• Sección de cable admitida: 0,3 mm² a 1,0 mm² (24–18 AWG)
• Diámetro exterior máximo del cable: MAX Ø8,5 mm
• Clase de protección: IP67 (cable sobremoldeado)
• Modo de conexión: Bloqueo por empuje (acoplamiento sin herramientas)
• Material de la carcasa / resistencia al fuego: Carcasa retardante UL94-V0
• Rango de temperatura de funcionamiento: -40°C a +105°C
• Durabilidad de acoplamiento: ≥500 ciclos
• Aplicaciones típicas: sensores, sistemas de control, contadores inteligentes, dispositivos IoT, automatización industrial
• Opción premontada: disponible moldeado con cable para instalaciones listas para usar
• Certificaciones: ISO9001, CE, UL, RoHS, TUV
