Conector de alimentación eléctrica

de cable a cablecircularde bayoneta

Resumen del producto

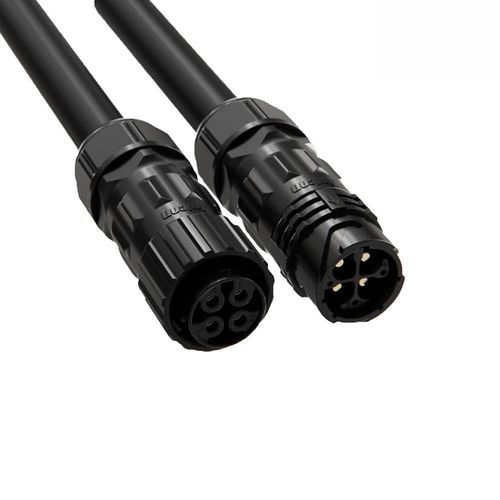

Conector circular estanco M28 de 4 pines con cierre bayoneta, grado de protección IP67, diseñado para distribución de energía industrial, sistemas fotovoltaicos y almacenamiento de energía. Contactos en aleación de cobre Φ3,6 mm para 60A/600V y compatible con cables de diámetro exterior Φ10,0 mm–Φ19,0 mm.

Características clave

• Capacidad de corriente 60A – Contactos en aleación de cobre Φ3,6 mm que proporcionan 60A a la tensión nominal para equipos de media a alta potencia.
• Mecanismo de cierre bayoneta – Giro de 90° para un acoplamiento rápido y seguro, resistente a vibraciones.
• IP67 impermeable – Sellado contra polvo e inmersión temporal, apto para uso exterior e industrial.
• Amplia compatibilidad de cable – Acepta diámetros exteriores de cable desde Φ10,0 mm hasta Φ19,0 mm.
• Certificaciones globales – ISO9001, CE, UL, RoHS y TUV opcional según corresponda.

Especificaciones del producto (tabla)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Detalles de la descripción
Este conector M28 de 4 pines forma parte de la serie M28 de conectores circulares estancos diseñados para distribución de energía en exterior, sistemas fotovoltaicos, almacenamiento energético y equipos eléctricos industriales. Incorpora un juego de contactos en aleación de cobre Φ3,6 mm, clasificado para 60A, un mecanismo de bloqueo rápido tipo bayoneta para un acoplamiento fiable y una carcasa IP67 que protege contra la entrada de polvo y la inmersión temporal. El conector admite diámetros exteriores de cable de Φ10,0 mm a Φ19,0 mm y utiliza materiales retardantes de llama según UL94-V0. Las certificaciones de la serie incluyen ISO9001, CE, UL y RoHS. Se ofrecen opciones de personalización (p. ej. IP69K) para entornos agresivos o lavado.

Características técnicas / Especificaciones

• Serie: M28 series
• Configuración de contactos (esta página): 4 pines (también disponible en 2, 3, 5 pines)
• Diámetro de contacto (4 pines): Φ3,6 mm aleación de cobre
• Corriente nominal (4 pines): 60A
• Tensión nominal: 300V
• Tensión de aislamiento: 600V
• Rango de diámetro de cable compatible: Φ10,0 mm–Φ19,0 mm
• Nivel de protección: IP67 (IP68/IP69K opcional bajo pedido)
• Método de conexión: bloqueo bayoneta (giro 90°)
• Inflamabilidad de la carcasa: UL94-V0
• Temperatura de funcionamiento: -40℃ a 105℃
• Durabilidad de acoplamientos: diseñado para 500+ ciclos de acoplamiento (característica de la serie)
• Certificaciones: ISO9001, CE, UL, RoHS, TUV (según corresponda)
• Aplicaciones típicas: distribución de energía industrial, fotovoltaica, almacenamiento de energía, iluminación exterior y entornos marinos/industriales
