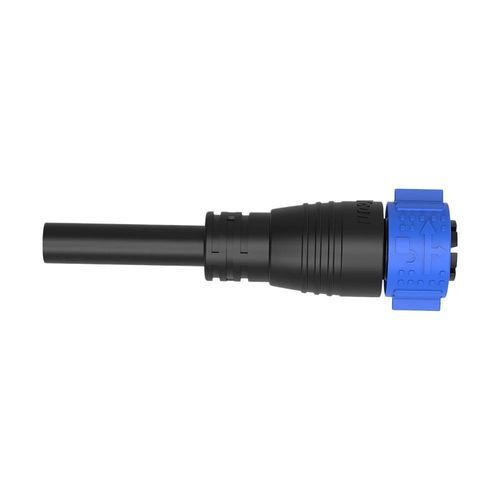

Conector de alimentación eléctrica

de cable a cablecircularde bloqueo

Visión general del producto
Conector estanco M25 pre-moldeado de 2 polos 50A con bloqueo por presión y cable preinstalado, con grado de protección IP67, diseñado para conexiones de alimentación exteriores fiables en sistemas fotovoltaicos y de almacenamiento de energía. Apto para distribución de energía industrial y de iluminación que requiera conexiones selladas. Carcasa con clasificación UL94 V-0 y amplio rango de temperatura de funcionamiento para uso prolongado en campo.

Características clave

• Entrega de potencia 50A — contactos de aleación de cobre Φ3,5mm que soportan 50A a 500V para aplicaciones de alta corriente.
• Mecanismo de bloqueo por presión — Conexión/desconexión rápida sin herramientas con diseño de auto-bloqueo que mantiene la conexión segura ante vibraciones.
• IP67 impermeable y a prueba de polvo — Diseño totalmente sellado que resiste la entrada de agua, polvo y aceite en entornos exteriores e industriales.
• Amplia compatibilidad de cable — Soporta 1,0mm²–6mm² (18–9 AWG) con diámetro exterior máximo MAX φ16mm; suministrado pre-moldeado en el cable.
• Construcción duradera — Carcasa autoextinguible UL94 V-0 y rango de temperatura de -40℃ a 105℃.
• Certificaciones — ISO9001, CE, UL, RoHS.

Especificaciones del producto (tabla)
Detalles del producto — Especificación 1 — Especificación 2 — Especificación 3 — Especificación 4
Número de polos — 2 polos — 3 polos — 4 polos — 5 polos
Diámetro de pin × número — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Corriente nominal — 50A — 50A — 50A — 30A
Tensión nominal — 500V — 500V — 500V — 300V
Tensión de aislamiento — 2500V — 2500V — 2500V — 1500V
Calibre de cable — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Rango de diámetro — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Nivel de protección — IP67 — IP67 — IP67 — IP67
Modo de conexión — Bloqueo por presión — Bloqueo por presión — Bloqueo por presión — Bloqueo por presión
Nivel de resistencia a la combustión — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Temperatura de funcionamiento — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificación — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Serie / Modelo: Serie M25
• Número de polos: 2
• Tipo / material de contacto: contactos de aleación de cobre Φ3.5mm
• Corriente nominal: 50A
• Tensión nominal: 500V
• Tensión de aislamiento: 2500V
• Calibre de cable soportado: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diámetro exterior máximo del cable: MAX φ16mm
• Protección / índice IP: IP67 (impermeable y a prueba de polvo)
• Modo de conexión: Bloqueo por presión (auto-bloqueo)
• Resistencia al fuego de la carcasa: UL94-V0
• Rango de temperatura de funcionamiento: -40℃ a 105℃
• Certificaciones: ISO9001, CE, UL, RoHS
• Uso previsto: Ensamblajes de cable pre-moldeados para conexiones de alimentación exteriores en sistemas fotovoltaicos y de almacenamiento de energía; adecuado para distribución de energía industrial y de iluminación que requiera conexiones selladas.
