Conector de alimentación eléctrica
de cable a cablecircularpush-to-lock

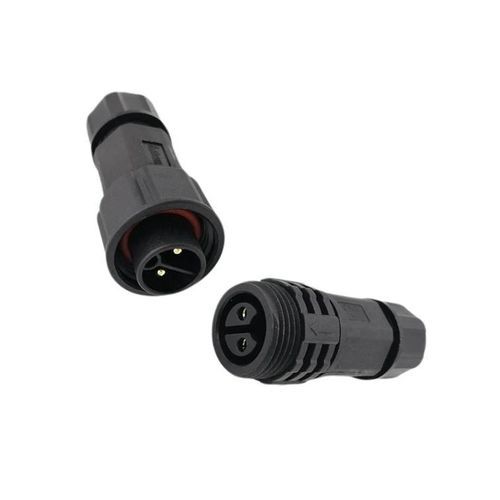

Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock
Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock
Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock - imagen - 2
Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock - imagen - 3
Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock - imagen - 4
Conector de alimentación eléctrica - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / circular / push-to-lock - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de alimentación eléctrica
Formato
de cable a cable
Forma
circular
Tipo de conexión
push-to-lock
Dimensiones
M19
Características eléctricas
DC, 3 pines, de 2 husillos, 4 pines, 9 pines, 5 pines, 3+5 pines
Material
de plástico, de aleación de cobre
Sector
para aplicación de energía renovable
Tipo de protección
IP67
Corriente primaria

5 A, 15 A, 20 A

Tensión

60 V, 300 V

Temperatura de funcionamiento

Mín.: -40 °C
(-40 °F)

Máx.: 105 °C
(221 °F)

Descripción

Resumen del producto
Conector circular estanco de 2 pines, diseñado para alimentación en aplicaciones de almacenamiento de energía y entornos industriales de alta potencia. Clasificado 20A, protección IP67 y mecanismo de bloqueo push para conexiones rápidas sin herramientas.

Descripción general del producto
  • Capacidad de 20A – Contactos de aleación de cobre Φ2.1mm que proporcionan transmisión estable de 20A/300V para equipos de alta potencia.
  • Mecanismo de bloqueo Push – Conexión/desconexión rápida sin herramientas con bloqueo seguro, ideal para instalaciones en campo.
  • IP67 resistente al agua y al polvo – Totalmente sellado contra el agua y el polvo para entornos exteriores e industriales exigentes.
  • Amplia compatibilidad de cables – Soporta cables de 1.5mm²–2.5mm² (16–12 AWG) y diámetros exteriores de cable φ4.5–φ11mm.
  • Certificaciones – ISO9001, CE, UL, RoHS; la serie también referencia certificaciones UL/TUV/CE/RoHS de producto.

Detalles del producto (tabla)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas
  • Modelo / Serie: M19
  • Numero de pines (este producto): 2 pines
  • Tipo de contacto: Contactos de aleación de cobre Φ2.1mm (la documentación de la serie muestra entradas de diámetro; la columna de 2 pines indica 2.4mm)
  • Corriente nominal: 20A
  • Tensión nominal: 300V
  • Tensión de aguante: 1500V
  • Sección de cable admitida: 1.5mm²–2.5mm² (16–12 AWG)
  • Rango de diámetro (diámetro exterior del cable): φ4.5–φ11mm
  • Nivel de protección: IP67 (resistente al agua y al polvo)
  • Modo de conexión: Bloqueo push (acoplamiento seguro sin herramienta)
  • Resistencia al fuego: UL94‑V0
  • Temperatura de funcionamiento: -40℃ a 105℃ (algunas variantes de la serie hasta +125℃ para modelos específicos de almacenamiento de energía)
  • Certificaciones: ISO9001, CE, UL, RoHS; referencias de serie UL/TUV/CE/RoHS
  • Durabilidad: >500 ciclos de acoplamiento/desacoplamiento (resultado típico de ensayo de la serie)
