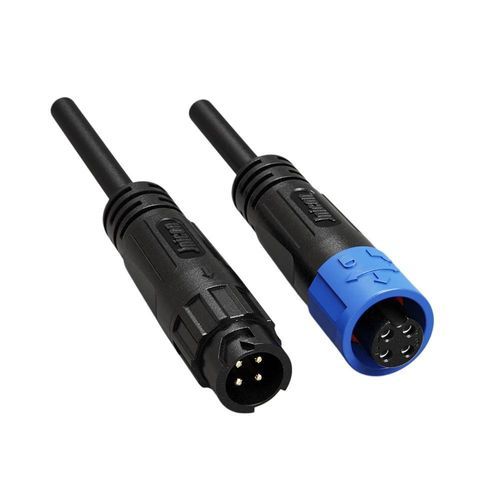

Conector de datos

de alimentación eléctricapush-to-lockM12

Resumen del producto
Conector estanco M12 de 4 pines con bloqueo por presión y cable premoldeado integrado, grado IP67 y 7 A/300 V, para sensores, actuadores y equipos de automatización industrial.

Características clave

• Contactos de potencia 7 A — contactos de aleación de cobre Φ1,2 mm, 7 A / 300 V en configuración compacta de 4 pines.
• Mecanismo de bloqueo por presión — conexión/desconexión sin herramientas para montaje y mantenimiento rápidos in situ.
• Construcción sobremoldeada IP67 — protección contra polvo e inmersión temporal.
• Cable premoldeado con alivio de tensión — mayor resistencia a la tracción y a la flexión para instalaciones duraderas.
• Codificación A (M12) — disposición estándar para interfaces de sensores/actuadores.
• Certificaciones — UL, TUV, CE y RoHS para uso industrial.

Especificaciones del producto
Detalles del producto | 2 pines | 3 pines | 4 pines | 5 pines
Número de pines | 2 pines | 3 pines | 4 pines | 5 pines
Diámetro de contacto X número | 1,2mm | 1,2mm | 1,2mm | 1,2+1,0mm
Corriente nominal | 7A | 7A | 7A | 7A+2A
Voltaje nominal | 300V | 300V | 300V | 125V+60V
Voltaje de ensayo | 1500V | 1500V | 1500V | 1000V
Sección de cable | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG)
Diámetro máximo | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Modo de conexión | Bloqueo por presión | Bloqueo por presión | Bloqueo por presión | Bloqueo por presión
Clasificación de inflamabilidad | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificaciones | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notas
Conjuntos de cable sobremoldeados diseñados para despliegue rápido en instalaciones de actuadores y sensores. La codificación A cumple la norma M12. Adecuado para aplicaciones de automatización industrial que requieren protección IP67 y certificaciones internacionales habituales.

Especificaciones técnicas

• Serie: M12
• Tipo de modelo: conector estanco de 4 pines, codificación A
• Diámetro de contacto: Φ1,2 mm aleación de cobre
• Corriente nominal: 7 A (configuración de 4 pines)
• Voltaje nominal: 300 V
• Voltaje de ensayo: hasta 1500 V
• Sección de cable admitida: 0,3 mm² a 1,0 mm² (24–18 AWG)
• Diámetro exterior máximo del cable: MAX φ8,5 mm
• Nivel de protección: IP67 (sobremoldeado)
• Modo de conexión: bloqueo por presión (sin herramientas)
• Rango de temperatura de funcionamiento: -40 °C a 105 °C
• Clasificación de inflamabilidad: UL94-V0
• Certificaciones: ISO9001, CE, UL, RoHS, TUV (según proceda)
• Características de diseño: alivio de tensión integrado, cable premoldeado, >500 ciclos de acoplamiento
