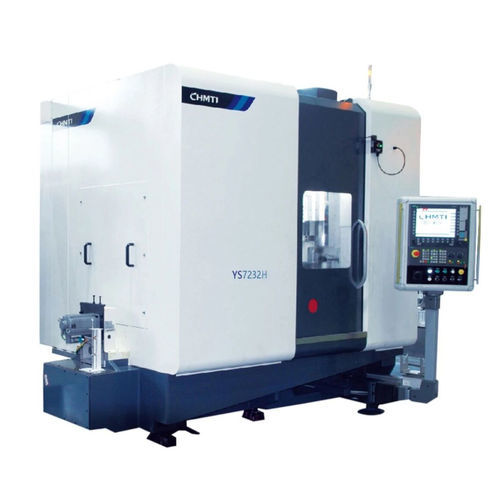

Centro de rectificado para engranaje YS7232G/YS7232H/YS7232A/YS7230

con mesa rotativaCNCcon carga descarga automatizada

Resumen
La máquina está diseñada para el rectificado de precisión de engranajes de vehículos eléctricos y cumple requisitos de aceptación exigentes: desviación media de pendiente perfil/longitud ±0,002 mm, ondulación perfil/longitud ≤0,0018 mm, rugosidad superficial Ra ≤0,32 μm.

Rendimiento y características principales

• Rectificadora de engranajes CNC de once ejes y cinco enlaces desarrollada según procesos europeos de máquinas-herramienta de alta gama en colaboración con PTG (HOLROYD) Reino Unido y Chongqing Machine Tool.
• Husillo de la muela integral, electrohusillo de alta potencia, alta velocidad y alta precisión, con rodamientos europeos de alta precisión.
• Los ejes lineales emplean husillos a bolas pre-cargados de alta precisión y guías lineales de rodadura de alta rigidez de origen europeo; reglas Heidenhain para control en lazo cerrado, mejorando rigidez y respuesta dinámica.
• Control con Siemens 840Dsl/one o FANUC 31l; plataforma multipista que permite el control flexible de once ejes CNC y la automatización completa: sujeción automática de la pieza, rectificado de la muela automático, indexado a alta velocidad, aprendizaje automático de rectificado, aprendizaje automático de dressado, distribución automática de allowances y proceso de rectificado totalmente automático.
• Interfaz operativa sin programación desarrollada internamente para diálogo de parámetros, cálculo de engranajes y generación automática de programas de rectificado y dressado.
• Software con funciones avanzadas: correcciones de perfil, compensación de torsión de la cara, dressado puntual, rectificado con patrón de superficie, rectificado de dientes asimétricos con doble ángulo de presión, rectificado de engranajes de pequeño cono, etc.

Especificaciones técnicas principales (por modelo)

• Modelos: YS7232G / YS7232H / YS7232A / YS7230
• Sistema de control: Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Diámetro máximo de la pieza: 320 / 320 / 320 / 320 mm
• Módulo máximo: 6 / 8 / 6 / 6 mm
• Velocidad máxima husillo de muela (r/min): 10000 / 7800 / 12000 / 7800
• Velocidad máxima husillo de pieza (r/min): 2000 / 1000 / 2000 / 1000
• Distancia centro muela — centro de rotación de la mesa: 50–440 mm
• Dimensiones de montaje de la muela (mm): Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Tamaño máximo de montaje del rodillo (ejemplo): Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Potencia del electrohusillo (kW): 29 / 38 / 28.5 / 38

Aplicaciones y puntos clave

• Piezas aplicables: rectificado de precisión de engranajes para vehículos eléctricos
• Precisión de mecanizado lograda: desviación media de pendiente perfil/longitud ±0,002 mm; ondulación perfil/longitud ≤0,0018 mm; rugosidad Ra ≤0,32 μm
• Ejes CNC: once ejes con cinemática de cinco enlaces
• Automatización: sujeción automática, dressado automático de muela, indexado a alta velocidad, aprendizaje automático y distribución de allowances
• Capacidades avanzadas: modificación arbitraria de la línea de diente, compensación de torsión de cara, dressado puntual, rectificado con patrón, rectificado de dientes asimétricos, rectificado de engranajes de pequeño cono
