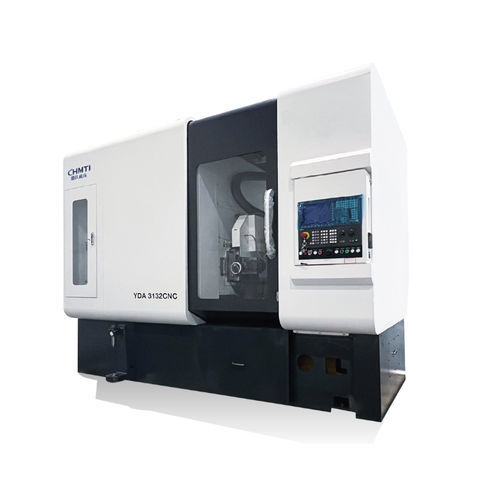

Máquina talladora de engranajes CNC YDA3132

vertical

Descripción general
La YDA3132CNC es una máquina CNC de tallado por rodadura en seco de alta velocidad diseñada para el mecanizado en grandes series de engranajes para automóviles de turismo, vehículos comerciales, maquinaria de obra y reductores. La precisión de mecanizado puede alcanzar la clase 6 según la norma GB/T10095.1-2008.

Rendimiento y características principales

• Máquina CNC de alta velocidad con seis/siete ejes y enlace de cuatro ejes, adecuada para producción en masa.
• Configuración vertical con movimiento horizontal de la columna para realizar el avance radial necesario al tallado por rodadura.
• Cobertura totalmente sellada, evacuación rápida de virutas y sistema de refrigeración en seco que garantizan buena estabilidad térmica y estabilidad dimensional.
• Husillo de herramienta accionado por pareja de engranajes; husillo de pieza con accionamiento directo: cadena cinemática corta y alta precisión de transmisión; rodamientos de rodillos de alta rigidez permiten corte en seco a alta velocidad y alta carga para módulos medios.
• Opcionalmente se puede equipar con unidades de carga/descarga para máquina individual y almacén de transferencia automático para soportar la automatización y la producción flexible.
• Opciones de desbarbado y chamferizado para integración de múltiples procesos.
• Compatible con sistemas CNC FANUC o Siemens.

Especificaciones técnicas

• Modelo/ID: YDA3132CNC
• Precisión de mecanizado: hasta la clase 6 según GB/T10095.1-2008
• Ejes y enlace: seis/siete ejes, enlace de cuatro ejes
• Método de corte: corte en seco de alta velocidad (rodadura en seco)
• Husillos y transmisión: husillo de corte por pareja de engranajes; husillo de pieza accionamiento directo
• Diámetro máximo de la pieza: 320 mm
• Módulo máximo: 8
• Ángulo máximo de giro del cabezal portaherramientas: ±45°
• Velocidad máxima husillo de corte: 1000 r/min
• Velocidad máxima de la mesa: 80 r/min
• Tamaño máximo de herramienta montada (Ø × longitud): Φ170×Φ230 mm
• Desplazamiento axial máximo del rodillo: 200 mm
• Distancia centro de la herramienta a la superficie de la mesa: 40–320 mm
• Distancia centro de la herramienta al centro de la mesa: 220–570 mm
