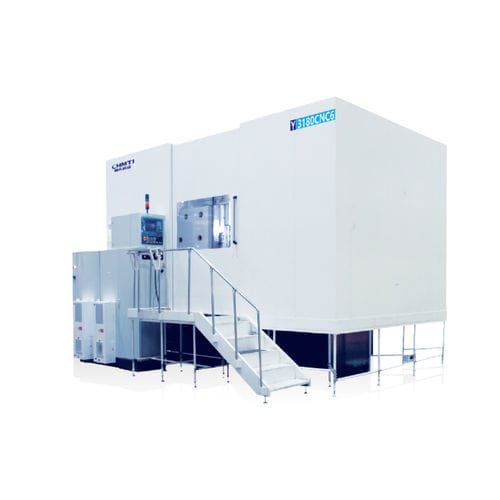

Máquina talladora de engranajes CNC Y3180/31125/31160/312006

vertical

Descripción general
La máquina está destinada principalmente al mecanizado de engranajes en sectores como camiones pesados, energía eólica, maquinaria de construcción, maquinaria naval, equipos de elevación, maquinaria minera y equipos de generación eléctrica. La precisión de mecanizado puede alcanzar la Clase 6 según GB/T10095.1-2008.

Principales prestaciones y características:

• Máquina CNC de tallado por roscado (hobbing) de gran tamaño con seis ejes y cuatro movimientos acoplados.
• Disposición vertical con mesa fija y columna móvil para el avance radial; protección completamente cerrada, colector de neblina de aceite y extracción automática de virutas; sujeción automática de piezas opcional.
• Husillo del utensilio (hob) con transmisión por engranajes de alta precisión; mesa con transmisión por doble tornillo sin fin y rueda.
• Ejes de avance radial y axial con guías rectangulares enchapadas en acero y bloques guía de rodillos, que proporcionan alta precisión y rigidez.
• Adecuada para el mecanizado eficiente con hobs recubiertos de alta velocidad y hobs con plaquitas de carburo.

Especificaciones técnicas principales (por modelo):
Especificaciones técnicas principales | Ítem | Parámetro -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Diámetro máximo de la pieza -> mm | 800 | 1250 | 1600 | 2000
2. Módulo máximo -> mm | 18 | 18 | 27 | 27
3. Ángulo máximo de giro del porta-herramientas -> ° | ±45° | ±45° | ±45° | ±45°
4. Velocidad máxima del husillo hob -> r/min | 275/350/500 | 275/350/500 | 220 | 220
5. Velocidad máxima de la mesa -> r/min | 24 | 24 | 8 | 8
6. Tamaño máximo de montaje de herramienta (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Carrera axial máxima del hob -> mm | 300 | 300 | 400 | 400
8. Distancia del centro del hob al centro de rotación de la mesa -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Distancia del centro del hob a la superficie de la mesa -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Capacidad de carga de la mesa -> T | 5 | 7 | 20 | 20
11. Potencia del motor principal -> kW | 33 | 33 | 43 | 43

Características / especificaciones técnicas

• Industrias aplicables: mecanizado de engranajes para camiones pesados, energía eólica, maquinaria de construcción, maquinaria naval, elevación, maquinaria minera y equipos de generación eléctrica.
• Precisión de mecanizado: hasta Clase 6 según GB/T10095.1-2008.
• Número de ejes: seis ejes, cuatro movimientos acoplados.
• Disposición de la máquina: mesa fija con columna móvil (configuración vertical).
• Protección y manejo de virutas: cubierta totalmente cerrada, colector de niebla de aceite y extracción automática de virutas.
• Opcional: dispositivo de sujeción automática de piezas.
• Transmisión del husillo hob: transmisión por engranajes de alta precisión.
• Transmisión de la mesa: doble tornillo sin fin y rueda.
• Soporte de guías: guías rectangulares enchapadas en acero y bloques guía de rodillos para radial/axial.
• Herramientas compatibles: hobs recubiertos de alta velocidad y hobs con plaquitas de carburo para mecanizado eficiente.
• Modelos y parámetros principales: ver la tabla de especificaciones (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
