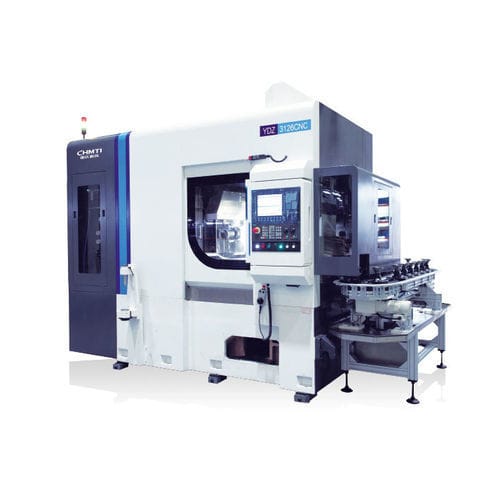

Máquina talladora de engranajes CNC YD31266/YDZ3126（CDR）

vertical

Resumen
Esta máquina está diseñada para el tallado por roscado (hobbing) a gran volumen de engranajes para turismos, vehículos comerciales, maquinaria de construcción y reductores. La precisión de mecanizado puede alcanzar la clase 6 según GB/T10095.1-2008.

Rendimiento y características principales

• Máquina de tallado de engranajes de alta velocidad con corte en seco, en configuraciones de seis/siete/once ejes con enlace de cuatro ejes.
• Disposición vertical: la columna realiza un desplazamiento horizontal para conseguir la alimentación radial y un tallado eficiente.
• Carcasa totalmente cerrada, evacuación rápida de virutas y sistema de refrigeración en seco que garantizan estabilidad térmica y estabilidad dimensional.
• Husillos de herramienta y pieza con accionamiento directo, cadena cinemática corta y alta precisión de transmisión; rodamientos de rodillos de alta rigidez permiten corte seco a alta velocidad y alta rigidez para engranajes de módulo medio.
• Opcional: sistemas de carga/descarga para máquina individual y tolva de transferencia automática para automatización y producción flexible.
• Opciones adicionales: dispositivos de chaflán por extrusión y desbarbado para integración de múltiples procesos; dispositivo de emparejamiento de ruedas dentadas opcional para tallado fino tras tratamiento térmico.
• Sistema de control configurable con Siemens o FANUC.

Parámetros técnicos principales

• Diámetro máximo de la pieza (mm): 260
• Módulo máximo de la pieza (mm): 6
• Ángulo máximo de giro del cabezal portaherramientas (°): ±45°
• Velocidad máxima del husillo de rosca (r/min): 2500
• Velocidad máxima de la mesa (r/min): 250
• Tamaño máximo de montaje de la herramienta (Ø × longitud) (mm): Φ130×230
• Desplazamiento axial máximo del cortador (mm): 200
• Distancia del centro del cortador al centro de rotación de la mesa (mm): 30–220
• Distancia del centro del cortador a la superficie de la mesa (mm): 135–485

Aplicaciones y características técnicas

• Industrias: turismos, vehículos comerciales, maquinaria de construcción, reductores — adecuado para tallado de engranajes en gran volumen.
• Precisión: hasta la clase 6 según GB/T10095.1-2008.
• Configuraciones de ejes: 6/7/11 ejes (enlace de cuatro ejes).
• Accionamientos: husillos de accionamiento directo, cadena cinemática corta, rodamientos de rodillos de alta rigidez.
• Refrigeración y protección: sistema de refrigeración en seco, carcasa totalmente cerrada, evacuación rápida de virutas.
• Automatización: opciones de carga/descarga y tolva de transferencia automática.
• Funciones opcionales: chaflán por extrusión, desbarbado, dispositivo de emparejamiento de engranajes para tallado fino tras tratamiento térmico.
• Control: Siemens o FANUC disponibles.
• Consulte los parámetros técnicos principales arriba indicados para datos dimensionales y de velocidad.
