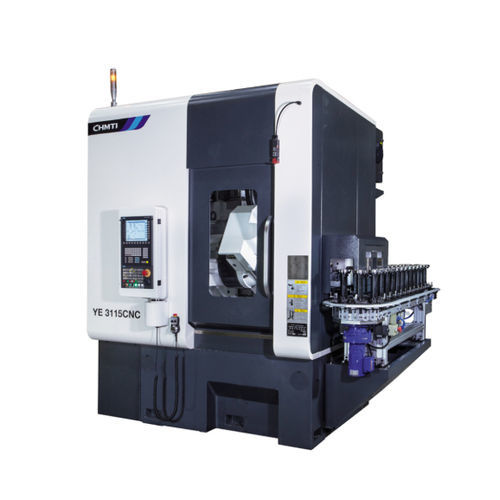

Máquina talladora de engranajes CNC YE3115/YDE3120-CD

vertical

Resumen
Diseñada para el tallado en serie de engranajes empleados en vehículos de nueva energía, transmisiones automáticas y reductores de precisión. Precisión de mecanizado según GB/T10095.1-2008 grado 5–6.

Rendimiento principal y características

• Máquina de hobbing de ocho ejes y cuatro enlaces, corte en seco de alta velocidad para una producción eficiente y ecológica.
• Configuración con columna desplazada y deslizador de movimiento horizontal para avance radial; protección totalmente cerrada, expulsión rápida de virutas y refrigeración en seco que aseguran estabilidad térmica y consistencia dimensional.
• Husillos de herramienta y pieza con accionamiento directo para respuesta rápida y alta precisión. Equipada con ruedas cortadoras para corte en seco que permiten velocidades de corte superiores a 300 m/min para módulos pequeños y medios; la productividad supera a las máquinas de corte en húmedo en más de tres veces.
• Opciones de carga/descarga en máquina y tolva de transferencia automática para soportar líneas de producción automatizadas y flexibles.
• Compatible con controles CNC Siemens o FANUC.
• El modelo YDE3120CNC-CD puede equiparse con un módulo de extrusión para chaflanado y desbarbado que integra múltiples operaciones.

Especificaciones técnicas principales
Modelo: YE3115CNC | YDE3120CNC-CD
1 - Diámetro máximo de la pieza (mm) - 150 | 210
2 - Módulo máximo (mm) - 4 | 4
3 - Ángulo máximo de giro del portaherra-mienta (°) - ±45° | ±45°
4 - Velocidad máxima del husillo del cortador (r/min) - 2500 | 3000
5 - Velocidad máxima de la mesa (r/min) - 300 | 300
6 - Tamaño máximo del portaherramientas (Ø×L) (mm) - Φ130×180 | Φ130×230
7 - Recorrido axial máximo del cortador (mm) - 150 | 180
8 - Distancia centro cortador - centro de rotación de la mesa (mm) - 15-155 | 30-180
9 - Distancia centro cortador - superficie de la mesa (mm) - 180-480 | 195-495

Características clave / Puntos técnicos

• Industrias objetivo: hobbing en alta serie para vehículos de nueva energía, transmisiones automáticas y reductores de precisión.
• Tipo de máquina: ocho ejes, cuatro enlaces, corte en seco de alta velocidad con refrigeración en seco para eficiencia medioambiental.
• Transmisión principal: accionamiento directo en husillos de cortador y pieza para altas velocidades y precisión.
• Productividad: velocidades de corte >300 m/min en módulos pequeños/medios; rendimiento significativamente superior a máquinas de corte en húmedo.
• Automatización: carga/descarga opcional y tolva de transferencia automática para líneas automatizadas y flexibles.
• Control: opciones Siemens o FANUC.
• Diferencias de modelos: YE3115CNC y YDE3120CNC-CD difieren en diámetro máximo de pieza, velocidad de husillo del cortador y longitud de instalación de herramienta.
