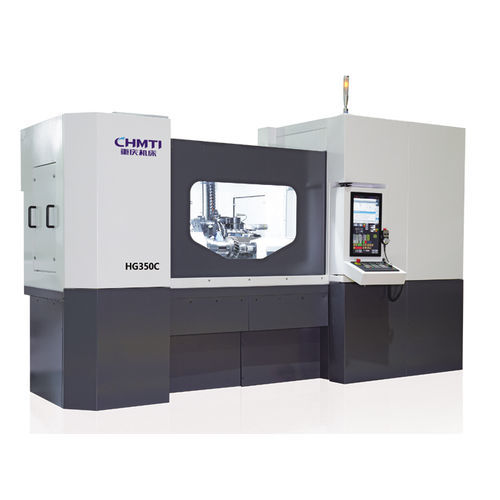

Centro de rectificado cilíndrica exterior HG350C

para engranajehorizontalCNC

Descripción general
Rectificadora horizontal de conformado de engranajes CNC de 6 ejes HG350C diseñada para el rectificado de engranajes de alta precisión. La máquina integra una plataforma de control CNC multicanal (Siemens One) y una HMI orientada al usuario que permite el cálculo de parámetros de engranaje, la generación automática de programas de rectificado y rectificado de muela, diagnóstico remoto y actualizaciones de software.

Especificaciones técnicas principales (HG350C)

• Modelo: HG350C
• Diámetro máximo de la pieza: 350 mm
• Módulo máximo: 12
• Longitud máxima de la pieza: 1000 mm
• Peso máximo de la pieza: 200 kg
• Recorrido máximo de la mesa: 1300 mm
• Velocidad máxima de avance de la mesa: 16 m/min
• Rango de velocidad de la pieza: 0–100 rpm
• Rango de ángulo del cabezal de rectificado: 180° (+55° ~ -125°)
• Velocidad máxima del husillo: 5000 rpm
• Potencia del husillo de la muela: 15 kW
• Diámetro×ancho máximo de montaje de la muela: 406 × 30 mm
• Peso neto (máquina): 8000 kg

Características principales

• Estructura CNC de 6 ejes para rectificado de conformado de engranajes de alta precisión
• Soporta rectificado por un lado y por ambos lados, perfilado de la línea de diente y compensación de torsión del flanco
• Control Siemens One con gestión flexible de múltiples ejes e interfaz HMI intuitiva (interfaz sin programación)
• Equilibrado automático de la muela y sistema avanzado de afilado en línea
• Medición en línea con retroalimentación de desviación que permite corrección automática y alineación automática de engranajes mediante sonda
• Opciones de detección por sonda y compensación completa del desgaste de la muela de afilado
