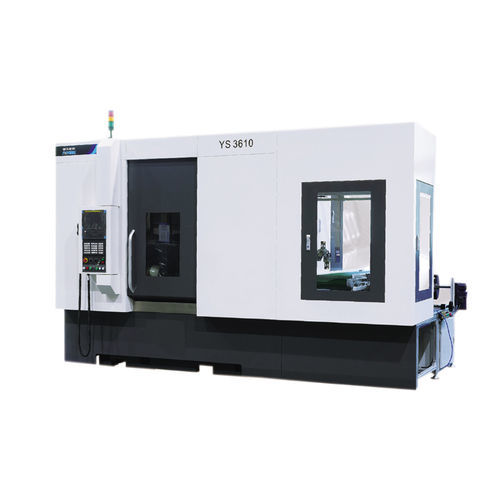

Máquina talladora de engranajes CNC YS3610

horizontal

Descripción general
El YS3610 es una máquina CNC horizontal para tallado de engranajes, diseñada para el mecanizado de engranajes de pequeño módulo y gran ángulo de hélice, utilizada en motocicletas, instrumentos, juguetes, aparejos de pesca y sectores similares. La máquina admite corte en seco y puede alcanzar precisión de mecanizado hasta GB/T10095.1-2008 clase 6.

Rendimiento principal y características

• Máquina de tallado de engranajes horizontal de seis ejes y enlace 4, destinada a engranajes de pequeño módulo y gran ángulo de hélice.
• Estructura compacta con protección externa e interna para permitir el mecanizado en seco de forma segura.
• Base horizontal que mejora el ajuste de componentes y la rigidez global, reduciendo el espacio ocupado.
• Husillo portaherramientas accionado por motor servo de husillo en acoplamiento directo para una cadena de transmisión corta, alta precisión y buena rigidez.
• La mesa utiliza un par de engranajes helicoidales de alta precisión para el indexado con dispositivo de eliminación de holgura, apto para corte a alta velocidad y alta precisión.
• Configuración estándar: FANUC 0i-MF; opcionales: GSK25iG, Siemens 828D u otros sistemas compatibles.
• Opcionalmente se pueden incorporar alimentador automático y tolva para procesamiento continuo sin supervisión.

Principales especificaciones técnicas

• Número de producto: YS3610
• Tipo de máquina: Máquina horizontal de tallado de engranajes con seis ejes y enlace 4, corte en seco
• Diámetro máximo de la pieza: 100 mm
• Módulo máximo de la pieza: 3 mm
• Ángulo máximo de rotación del portaherramientas: ±60°
• Velocidad máxima husillo del roscador: 4000 r/min
• Velocidad máxima de la mesa: 400 r/min
• Tamaño máximo de montaje de herramienta (Ø × longitud): φ80 × 110 mm
• Recorrido axial máximo del roscador: 100 mm
• Rango distancia entre el centro del roscador y el centro de giro de la mesa: 10–110 mm
• Distancia desde el centro del roscador hasta la superficie de la mesa: 150–500 mm
• Precisión de mecanizado: hasta GB/T10095.1-2008 clase 6
• Configuración estándar: sistema CNC FANUC 0i-MF (opciones GSK25iG o Siemens 828D)
• Opciones: alimentador automático y tolva para automatización continua

Ámbito de aplicación
Adecuada para el mecanizado de engranajes de pequeño módulo y gran ángulo de hélice; común en motocicletas, instrumentación, juguetes, aparejos de pesca y campos relacionados.

Observaciones
La precisión de mecanizado puede alcanzar la clase 6 según GB/T10095.1-2008. El sistema CNC estándar y la transmisión se indican; la alimentación automática y la tolva pueden solicitarse como accesorios opcionales.
