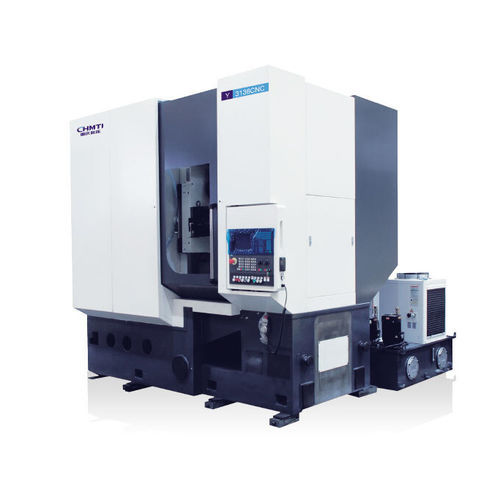

Máquina talladora de engranajes CNC Y3136/YD3136

Resumen
Adecuada para el mecanizado eficiente de engranajes de gran módulo y pocos dientes utilizados en vehículos comerciales, marítimo, energía eólica y maquinaria de obra. La precisión de mecanizado puede alcanzar la clase 6 según la norma GB/T10095.1-2008.

Rendimiento principal y características

• La máquina es una fresadora/roladora de engranajes CNC con seis ejes y cuatro enlaces, que proporciona alta rigidez, alta eficiencia y alta precisión.
• El eje Y está dispuesto bajo una gran columna con la guía del eje Y montada en un plano inclinado para aumentar la rigidez del portaherramientas y utilizar el peso de la máquina para contrarrestar parcialmente la reacción de corte, mejorando la rigidez y la estabilidad.
• El husillo de la pieza YD3136CNC utiliza un motor de par integrado para garantizar la rigidez y la precisión del sistema de transmisión.
• La máquina cuenta con cubiertas de protección externa e interna totalmente cerradas y un sistema fiable de recogida y evacuación rápida de virutas y niebla de aceite.
• La máquina puede configurarse con sistemas CNC Siemens o Fanuc.

Principales especificaciones técnicas
N.º | Especificación | Unidad | Y3136CNC | YD3136CNC
1 | Diámetro máximo de la pieza | mm | 360 | 360
2 | Módulo máximo de la pieza | mm | 16 | 16
3 | Ángulo máximo de giro del porta-herramientas | ° | ±45° | ±45°
4 | Velocidad máxima del husillo del cortador de roscado | r/min | 400 | 400
5 | Velocidad máxima de la mesa | r/min | 60 | 80
6 | Tamaño máximo de montaje de la herramienta (diámetro×longitud) | mm | Φ220×230 | Φ220×230
7 | Carrera axial máxima del cortador | mm | 200 | 200
8 | Distancia desde el centro del cortador hasta el centro de rotación de la mesa | mm | 70-320 | 70-320
9 | Distancia desde el centro del cortador hasta la superficie de la mesa | mm | 150-590 | 150-590

Características/Especificaciones

• Modelo: Y3136CNC / YD3136CNC
• Nombre del producto: Máquina CNC de roscado para engranajes de corte pesado
• Categoría: Máquina de roscado/ fresado de engranajes
• Aplicación de mecanizado: Adecuada para el mecanizado eficiente de engranajes de gran módulo y pocos dientes para vehículos comerciales, embarcaciones, energía eólica y maquinaria de obra
• Precisión de mecanizado: Hasta la clase 6 según GB/T10095.1-2008
• Estructura y control: Seis ejes, cuatro enlaces; equipada con sistema CNC Siemens/Fanuc
• Husillo: Husillo de pieza YD3136CNC con motor de par integrado
• Protección y extracción de virutas: Cubiertas de protección externas e internas totalmente cerradas, sistema de recogida y evacuación rápida de virutas y niebla de aceite
