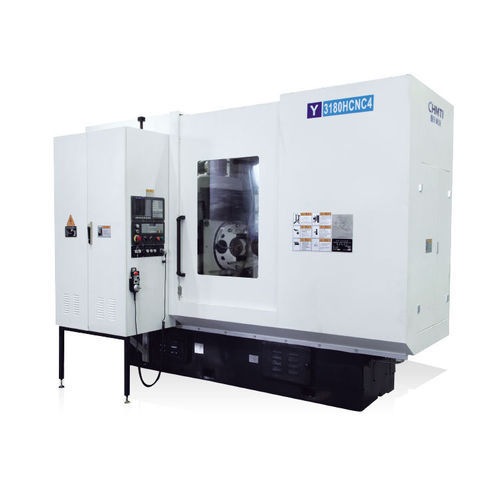

Máquina talladora de engranajes CNC Y3180H4/5

horizontalpara engranaje cónico

Resumen
Máquina adecuada para el mecanizado de engranajes en automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, equipos marinos, maquinaria agrícola y equipos de elevación. La precisión de mecanizado puede alcanzar la clase 7 según GB/T10095.1-2008. Código de producto: Y3180HCNC4/5

Principales prestaciones y características:

• Máquina CNC de tallado de engranajes de corte húmedo con cuatro/quince? No — four/five axis: Máquina de 4 eslabones, 4–5 ejes.
• Configuración estándar con sistema CNC nacional con interfaz hombre-máquina y programación paramétrica; permite una sola sujeción para ciclos múltiples y repetidos.
• Equipo con carcasa completamente cerrada; opcionalmente colector de niebla de aceite, expulsor automático de virutas, sujeción automática de la pieza, etc.

Piezas mecanizables:

• Puede mecanizar engranajes cilíndricos de diente recto, engranajes helicoidales, engranajes cónicos pequeños, engranajes coronados, ruedas dentadas, estrías, ruedas sinfín, etc.

Especificaciones técnicas principales:
Índice | Especificación técnica principal | Unidad | Y3180HCNC4 | Y3180HCNC5
1 | Diámetro máximo de la pieza | mm | 800 | 800
2 | Módulo máximo | mm | 10 | 10
3 | Velocidad máxima del husillo | r/min | 350 | 450
4 | Velocidad máxima de la mesa | r/min | 20 | 20
5 | Tamaño máximo de la herramienta (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Carrera máxima manual de la herramienta | mm | 50 | 200 (automático)

Características / especificaciones técnicas

• Tipo de máquina: máquina CNC de tallado de engranajes de corte húmedo, 4 eslabones, 4/5 ejes
• Sistema CNC: sistema CNC nacional que soporta IHM y programación paramétrica
• Protección y opciones: carcasa totalmente cerrada; opcionales: colector de niebla de aceite, transportador de virutas automático, sujeción automática de la pieza
• Precisión de mecanizado: hasta la clase 7 según GB/T10095.1-2008
• Industrias aplicables: automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, equipos marinos, maquinaria agrícola, equipos de elevación para mecanizado de engranajes
• Modelos representativos: Y3180HCNC4 / Y3180HCNC5 (ver tabla anterior)
