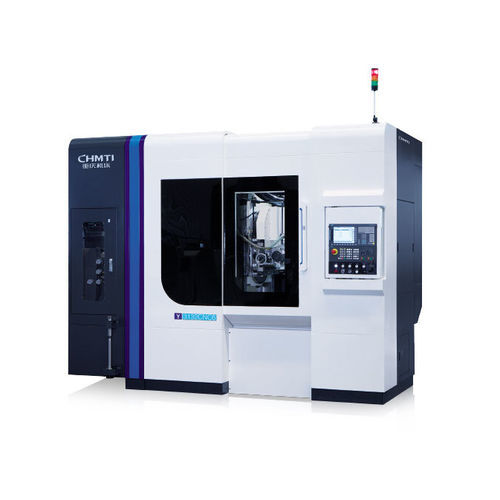

Máquina talladora de engranajes CNC Y31326~7

vertical

Descripción del producto
Máquina destinada al mecanizado por roscado/engranado de alta eficiencia y gran volumen para engranajes de turismos, vehículos comerciales, maquinaria de obra, maquinaria naval, maquinaria agrícola y reductores. La precisión de acabado puede alcanzar la clase 6 según GB/T10095.1-2008.

Principales prestaciones y características

• Máquina CNC de roscado de alta eficiencia con seis ejes y cuatro enlaces, mecanizado en húmedo.
• Disposición vertical con grandes guías planas de fundición de hierro, raspadas con precisión para buena resistencia de contacto y precisión de movimiento; estructura compacta y elevada rigidez estática/dinámica. Adecuada para portaherramientas de múltiples cabezas y grandes avances de corte, incrementando considerablemente la eficiencia, especialmente para engranajes de módulo medio y grande.
• Equipo con protector totalmente cerrado, sistema de recogida de niebla de aceite, extracción automática de virutas y sujeción automática de la pieza; opcional unidad de carga/descarga automática y almacén de piezas para integración en líneas de producción automatizadas.
• Interfaz hombre-máquina (HMI), programación parametrizada y funciones de autodiagnóstico del sistema.
• Configuración posible con sistemas FANUC o SIEMENS.

Principales especificaciones técnicas

• Diámetro máximo de la pieza: 320 mm
• Módulo máximo de la pieza: 10 mm
• Ángulo máximo de giro del portaherramientas: ±45°
• Velocidad máxima del husillo de la fresa: 700 r/min
• Velocidad máxima de la mesa: 60 r/min
• Tamaño máximo de montaje de la herramienta (Ø×L): Φ170×230 mm
• Desplazamiento axial máximo de la fresa: 200 mm
• Distancia entre el centro de la fresa y el centro de rotación de la mesa: 40–310 mm
• Distancia desde el centro de la fresa hasta la superficie de la mesa: 210–570 mm

Características / especificaciones / tecnología

• Nombre del producto: Máquina CNC de roscado de engranajes de alta eficiencia
• Industrias aplicables: turismos, vehículos comerciales, maquinaria de obra, maquinaria naval, maquinaria agrícola, reductores
• Modo de mecanizado: húmedo
• Ejes: seis ejes, cuatro enlaces
• Guías: grandes guías planas de fundición, raspadas con precisión
• Cubierta y protección: carcasa totalmente cerrada, sistema de recogida de niebla de aceite, extracción automática de virutas
• Automatización: unidad opcional de carga/descarga y almacén de piezas; compatible con integración en líneas de producción automatizadas
• Sistema de control: configurable FANUC o SIEMENS
• Precisión de mecanizado: hasta la clase 6 (GB/T10095.1-2008)
• Diámetro máximo de la pieza: 320 mm
• Módulo máximo: 10 mm
• Velocidad máxima husillo fresa: 700 r/min
• Velocidad máxima mesa: 60 r/min
• Tamaño máximo de herramienta: Φ170×230 mm
• Desplazamiento axial de la fresa: 200 mm
• Distancia centro fresa - centro rotación mesa: 40–310 mm
• Distancia centro fresa - superficie mesa: 210–570 mm
