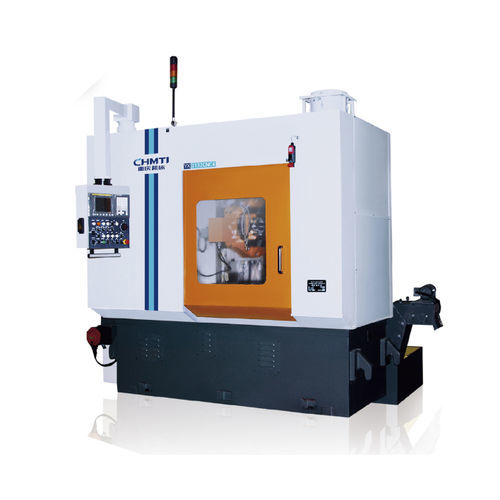

Máquina talladora de engranajes CNC YX3132

horizontalpara engranaje cónico

Resumen
La máquina se utiliza principalmente para el tallado (hobbing) en la industria de engranajes, aplicable a automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, maquinaria naval, maquinaria agrícola, maquinaria minera, etc. La precisión de mecanizado puede alcanzar las clases 6-7 según la norma GB/T10095.1-2008.

Rendimiento y principales características:

• Máquina hobbing CNC de corte en húmedo con cinco ejes y cuatro enlaces.
• Interfaz hombre‑máquina intuitiva, programación automática parametrizada y funciones de autodiagnóstico del sistema.
• Equipada con carcasa totalmente cerrada, colector de niebla de aceite, expulsión automática de virutas y sujeción automática de la pieza; se puede integrar fácilmente en líneas automáticas de procesamiento de engranajes.
• Configurada con sistema CNC nacional; opcionalmente FANUC o SIEMENS.
• Capaz de mecanizar engranajes cilíndricos rectos, engranajes helicoidales, engranajes con pequeño cono, engranajes coronados, piñones, estriados, ruedas sinfín, etc.; soporta ciclos de indexado múltiples.

Principales especificaciones técnicas:

• Diámetro máximo de la pieza: 320 mm
• Módulo máximo de la pieza: 8
• Velocidad máxima del husillo: 540 r/min
• Velocidad máxima de la mesa: 32 r/min
• Tamaño máximo de herramienta (Ø×L): Φ160×200 mm
• Recorrido máximo de la herramienta: 150 mm

Características / especificaciones (lista)

• Nombre del producto: máquina hobbing CNC
• Código de producto: YX3132CNC
• Industrias aplicables: automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, maquinaria naval, maquinaria agrícola, maquinaria minera y otros procesos de engranajes
• Precisión de mecanizado: hasta clase 6-7 según GB/T10095.1-2008
• Estructura: cinco ejes cuatro enlaces, corte en húmedo CNC
• Control: admite sistemas CNC nacionales; FANUC o SIEMENS opcionales
• Dimensiones/Parámetros principales: diámetro máximo de pieza 320 mm; módulo máximo 8; velocidad de husillo máxima 540 r/min; velocidad máxima de mesa 32 r/min; tamaño máximo de herramienta Φ160×200 mm; recorrido máximo 150 mm
