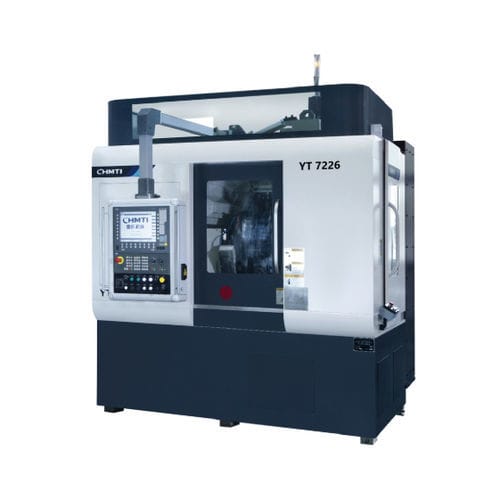

Centro de rectificado para engranaje YT7226G/YT7226

verticalCNCde alta precisión

Resumen
La máquina se aplica principalmente al rectificado de precisión de engranajes para vehículos de nueva energía, transmisiones automáticas y turismos. La precisión en producción por lotes puede alcanzar las clases 4–5 según GB/T10095.1-2008.

Rendimiento y características principales

• Rectificadora de husillo con CNC de trece ejes y cinco enlaces; la velocidad lineal de rectificado puede mantenerse estable por encima de 63 m/s.
• Diseño con doble husillo de pieza que reduce el tiempo auxiliar de ciclo a menos de 5 segundos, incrementando considerablemente la eficiencia productiva.
• La máquina utiliza un plato dentado de cara de alta precisión con un dispositivo de apriete flotante hidráulico para el posicionamiento y bloqueo precisos durante el intercambio de mesa; la consistencia de mecanizado entre mesa delantera y trasera está dentro de 0,005 mm.
• Sistema de equilibrio térmico por circulación de la bancada que aplica diferentes métodos de suministro de aceite en trabajo y reposo para equilibrar la temperatura interna y reducir la deformación térmica.
• El software de la máquina ofrece funciones avanzadas de conformado: modificación de paso en cualquier sentido, compensación de torsión de la cara dentada, rectificado por puntos (rectificado de perfiles arbitrarios), rectificado con patrón de superficie, rectificado de engranajes asimétricos con doble ángulo de presión, rectificado de pequeños conos, etc.

Sistema CNC y automatización

• Equipo con sistema CNC Siemens 840Dsl/one; plataforma de control multi‑canal para gestionar flexiblemente los ejes CNC.
• Control totalmente automático: sujeción automática de la pieza, rectificado de rueda automático, engrane a alta velocidad, enseñanza automática de rectificado, enseñanza automática de dressado, distribución automática de holgura y rectificado totalmente automático.
• Interfaz operativa con HMI desarrollada por el fabricante (sin programación), permitiendo diálogo hombre‑máquina, cálculo de parámetros de engranaje y generación automática de programas.

Industrias aplicables
Rectificado de engranajes en serie para vehículos de nueva energía, transmisiones automáticas, turismos y sectores afines.

Especificaciones técnicas principales (tabla)
Índice | Especificación | Unidad | Valor
Modelo | | | YT7226G / YT7226
1 | Diámetro máximo de la pieza | mm | 260
2 | Módulo máximo | mm | 5
3 | Velocidad máxima del husillo de rectificado | r/min | 10000 / 6100
4 | Velocidad máxima del husillo de la pieza | r/min | 3000 / 1600
5 | Distancia desde el centro del disco hasta el centro de rotación de la mesa | mm | 115 ~ 350
6 | Tamaño máximo de montaje de la muela | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | Tamaño máximo de montaje del rodillo | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | Potencia del husillo de rectificado | kW | 28.5 / 16

Características / especificaciones técnicas

• Modelo: YT7226G / YT7226
• Diámetro máximo de la pieza: 260 mm
• Módulo máximo: 5 mm
• Velocidad máxima husillo de rectificado: 10000 / 6100 r/min
• Velocidad máxima husillo pieza: 3000 / 1600 r/min
• Distancia centro muela — centro mesa: 115 ~ 350 mm
• Tamaños máximos de montaje de muela: Φ220×Φ76.2×160 o Φ275×Φ160×160
• Tamaños máximos de montaje de rodillo: Φ140×Φ52×40 o Φ123×Φ52×40
• Potencia husillo de rectificado: 28.5 / 16 kW
• Velocidad lineal de rectificado: estable por encima de 63 m/s
• Diseño de doble husillo de pieza; tiempo auxiliar de ciclo ≤ 5 s (aumento significativo de capacidad)
• Consistencia de posicionamiento y bloqueo mesas delantera/trasera: ≤ 0,005 mm
• Sistema de circulación de la bancada para equilibrar la temperatura y reducir la deformación térmica
• CNC: Siemens 840Dsl/one; soporta amplias funciones de automatización y conformado
