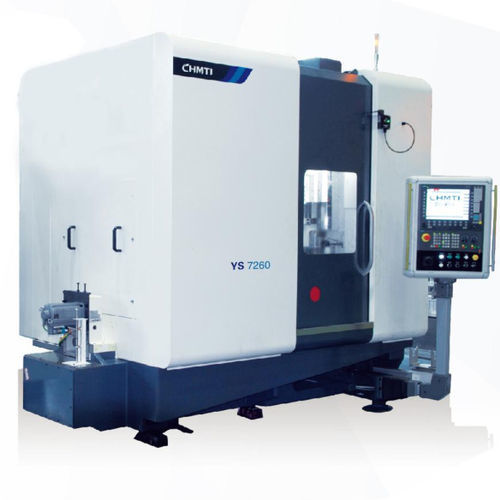

Centro de rectificado para engranaje YS7250/YS7260

verticalCNC12 ejes

Resumen del producto
La máquina está diseñada para el rectificado de precisión de engranajes utilizados en transmisiones automáticas, engranajes para turismos y vehículos comerciales, y reductores de precisión. Soporta producción en serie con precisión equivalente a las clases 4–5 según GB/T10095.1-2008.

Rendimiento y características principales

• Rectificadora de engranajes CNC de doce ejes y cinco acoplamientos, adecuada para el rectificado de sinfines de alta precisión y alta eficiencia.
• Husillo de la muela: husillo eléctrico de accionamiento directo de alta potencia importado de Alemania; los ejes lineales emplean guías lineales rodantes de alta rigidez importadas; los husillos de bolas son de alta precisión con precarga importados, combinados con regla Heidenhain o regla magnética para control en bucle cerrado.
• El software de la máquina permite modificación arbitraria del perfil axial, compensación de torsión de la superficie dentada, rectificado por puntos (modificación de perfil arbitraria), rectificado con patrón de superficie, rectificado de engranajes asimétricos con doble ángulo de presión y rectificado de pequeño cono cónico.
• Sistema de control: Siemens 840Dsl en plataforma multicanal para el control flexible de doce ejes CNC y automatización completa de sujeción, rectificado y perfilado de la muela, enclavamiento de alta velocidad, enseñanza de rectificado automática, enseñanza de rectificado automático, asignación de stock y control total del proceso de rectificado.
• Interfaz hombre‑máquina desarrollada internamente con cálculo de parámetros de engranajes y generación automática de programas de rectificado y dressado.
• Magazine de cambio de una estación a la derecha y robot giratorio permiten carga/descarga automática para producción automatizada en serie.

Especificaciones técnicas principales

• Serie de producto: YS72 series
• Ejes y acoplamientos: doce ejes, rectificadora de engranajes cinco acoplamientos
• Sistema de control: Siemens 840Dsl plataforma multicanal
• Husillo de muela: husillo eléctrico de accionamiento directo alemán, 38 kW
• Guías lineales y husillos: guías lineales rodantes de alta rigidez importadas; husillos de bolas precargados de alta precisión importados
• Retroalimentación de posición: regla Heidenhain o regla magnética, control en bucle cerrado
• Ø máx pieza: 500 mm (YS7250) / 600 mm (YS7260)
• Módulo máx: 8 mm (YS7250) / 10 mm (YS7260)
• Velocidad máx husillo muela: 7800 r/min
• Velocidad máx husillo pieza: 610 r/min (YS7250) / 390 r/min (YS7260)
• Distancia centro muela‑centro rotación mesa: 50–440 mm (YS7250) / 50–510 mm (YS7260)
• Tamaño máx montaje muela: Φ300×Φ115×160 mm
• Tamaño máx montaje rodillo: Φ140×Φ52×40 mm (YS7250) / Φ160×Φ52×40 mm (YS7260)
• Potencia del husillo: 38 kW

Aplicaciones y funciones clave

• Producción en serie de rectificado de engranajes de precisión para transmisiones automáticas, engranajes de vehículos y reductores de precisión.
• Soporta procesos totalmente automáticos: sujeción automática, rectificado automático, dressado automático, enseñanza y asignación de material.
• Soporta múltiples funciones de corrección y rectificado de perfiles complejos para satisfacer requisitos de perfilado de alta gama.

Características / resumen técnico

• Serie: YS72 series
• Doce ejes, rectificadora CNC cinco acoplamientos
• Control: Siemens 840Dsl plataforma multicanal
• Husillo principal: husillo eléctrico directo alemán, 38 kW
• Guías y husillos: guías lineales de alta rigidez importadas; husillos de bolas precargados alta precisión
• Retroalimentación de posición: regla Heidenhain o regla magnética
• Capacidad: Ø máx pieza 500 / 600 mm
• Módulo máx: 8 / 10 mm
• Velocidad husillo muela: 7800 r/min
• Automatización: magazine de transferencia de una estación y robot rotativo
