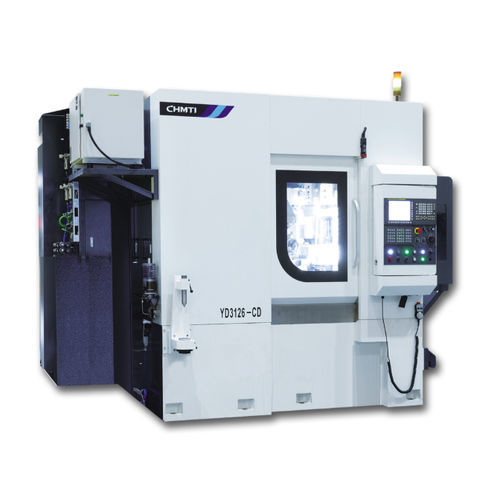

Máquina talladora de engranajes CNC YD3126-CD

vertical

Descripción general
El YD3126-CD es una máquina compuesta CNC diseñada para la producción en serie de engranajes, combinando roscado por hobbing y fresado de perfiles. Está indicada para engranajes de turismos, vehículos comerciales, maquinaria de construcción y reductores. La precisión de mecanizado puede alcanzar la clase 6 según GB/T10095.1-2008.

Principales prestaciones y características

• Máquina compuesta de alta velocidad con trece ejes y cuatro vínculos, destinada al hobbing y fresado de perfiles en corte en seco para procesos de gran rendimiento.
• Cuatro posiciones de trabajo que permiten realizar hobbing y fresado simultáneamente en diferentes estaciones, incrementando la productividad.
• Distribución vertical con desplazamiento horizontal de la columna para lograr el avance radial y optimizar el hobbing.
• Fresado de perfiles mediante fresas de formado y método de corte por rodadura, permitiendo la combinación de múltiples operaciones.
• Protección totalmente cerrada, evacuación rápida de virutas y sistema de refrigeración en seco que aseguran estabilidad térmica y dimensiones de pieza estables.
• Husillo de la herramienta de hobbing y husillo de la mesa con accionamiento directo para una cadena cinemática corta y alta precisión; soportados por rodamientos de alta rigidez para corte en seco de engranajes de módulo medio.
• Opciones de automatización: dispositivos de carga/descarga para máquina individual y tolva de transferencia automática para producción flexible.
• Sistema de control configurable con Siemens o FANUC.

Parámetros técnicos principales

• Modelo: YD3126-CD
• Diámetro máximo de la pieza: 260 mm
• Módulo máximo: 6
• Ángulo máximo de giro del portaherramientas: ±45°
• Velocidad máxima del husillo de hobbing: 2500 r/min
• Velocidad máxima de la mesa: 250 r/min
• Tamaño máximo de herramienta (diámetro × longitud): Φ130 × 230 mm
• Movimiento axial máximo de la herramienta de hobbing: 200 mm
• Distancia del centro de la herramienta al centro de rotación de la mesa: 30–220 mm
• Distancia del centro de la herramienta a la superficie de la mesa: 135–485 mm

Características / Especificaciones

• Modelo: YD3126-CD
• Nombre del producto: máquina compuesta CNC de roscado (hobbing) y fresado de perfiles
• Industrias aplicables: turismos, vehículos comerciales, maquinaria de obra, reductores — mecanizado en serie de engranajes
• Precisión de mecanizado: hasta la clase 6 según GB/T10095.1-2008
• Estructura: vertical, trece ejes, cuatro vínculos, mecanizado compuesto de 4 estaciones
• Herramientas y husillos: husillo de hobbing y husillo de mesa con accionamiento directo, soporte con rodamientos de alta rigidez
• Método de corte: corte en seco, fresado de formado con corte por rodadura
• Refrigeración y protección: cubiertas totalmente cerradas, evacuación rápida de virutas, sistema de refrigeración en seco
• Automatización opcional: carga/descarga para máquina individual, tolva de transferencia automática
• Control: opciones Siemens o FANUC
• Diámetro máximo de la pieza: 260 mm
