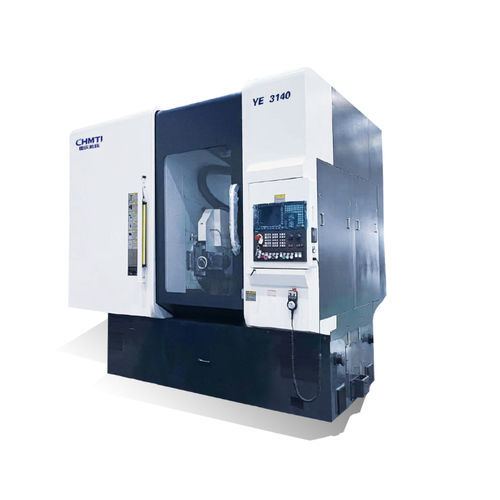

Máquina talladora de engranajes CNC YE3140/YE3160

horizontal

Resumen del producto
La máquina está diseñada principalmente para el mecanizado de alto volumen y alta eficiencia por fresado (hobbing) de engranajes utilizados en automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, equipos navales, maquinaria agrícola y reductores. La precisión de mecanizado puede alcanzar la clase 6 según GB/T10095.1-2008.

Rendimiento y características principales

• La máquina es una fresadora de engranajes CNC de alta eficiencia de seis ejes con interpolación de cuatro ejes, capaz de cortar en seco, en húmedo, con lubricación mínima (MQL) y con refrigerante a base de agua.
• La mesa de trabajo está accionada por un motor de par con accionamiento directo; el cabezal de la herramienta utiliza transmisión por engranaje con diferencia de un diente.
• El sistema del husillo de la mesa y los husillos y rodamientos de los ejes X, Y, Z utilizan lubricación aceite-aire.
• El eje Y emplea una columna de gran tamaño con desplazamiento del portaherramientas para avance axial; la estructura es compacta con buena rigidez dinámica y estática, adecuada para fresas múltiples y grandes recorridos axiales, particularmente para el mecanizado eficiente de engranajes de módulo medio y grande.
• Los ejes X y Z usan guías lineales importadas; el eje Y utiliza guías recubiertas de polímero de nivel alto/bajo.
• Equipada con protección totalmente cerrada, dispositivo automático de evacuación de virutas y sujeción automática de la pieza; unidad opcional de carga/descarga automática y almacén de piezas; puede integrarse en líneas automáticas de producción de engranajes.
• Incluye una interfaz HMI, funciones de programación paramétrica y diagnóstico automático del sistema.
• El sistema de control puede configurarse con FANUC o SIEMENS.

Especificaciones técnicas principales (comparación YE3140 / YE3160)
Ítem | Especificación técnica principal | Unidad | YE3140 | YE3160
1 | Diámetro máximo de la pieza | mm | 400 | 600
2 | Módulo máximo de la pieza | mm | 8 (húmedo 12) | 8 (húmedo 12)
3 | Ángulo máximo de indexado (eje A) | deg | ±45° | ±45°
4 | Diámetro×longitud máxima de montaje de la fresa | — | Φ170×230 | Φ170×230
5 | Carrera axial máxima de la fresa (eje Y) | mm | 200 | 200
6 | Distancia horizontal del centro de la fresa al centro de la mesa (eje X) | mm | 70-370 | 70-420
7 | Distancia vertical del centro de la fresa a la superficie de la mesa (eje Z) | mm | 250-850 | 250-850
8 | Distancia de la cara del soporte exterior a la superficie de la mesa (eje Z2) | mm | 400-900 | 400-900
9 | Velocidad máxima de la fresa (eje B) | rpm | 1500 | 1500
10 | Velocidad máxima de la mesa (eje C) | rpm | 200 | 200
11 | Potencia del motor principal | kW | 22 | 22

Características / Especificaciones (resumen)

• Modelo / N.º: YE3140 / YE3160
• Nombre del producto: máquina CNC de fresado (hobbing) de engranajes
• Industrias aplicables: automóviles de pasajeros, vehículos comerciales, maquinaria de construcción, equipos navales, maquinaria agrícola, reductores, etc.
• Precisión de mecanizado: hasta clase 6 según GB/T10095.1-2008
• Ejes y enlace: seis ejes, interpolación de cuatro ejes
• Modos de corte: corte en seco / corte en húmedo / MQL / refrigerante a base de agua
• Potencia del motor principal: 22 kW
• Velocidad máxima de la fresa: 1500 rpm; velocidad máxima de la mesa: 200 rpm
• Diámetro×longitud de montaje típico de la fresa: Φ170×230
• Controles disponibles: FANUC o SIEMENS
