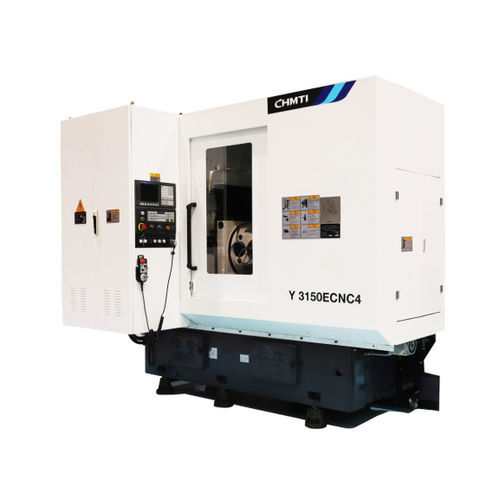

Fresadora de engranajes CNC Y3150E4/5

horizontalpara engranaje cónico

Resumen del producto
La máquina está diseñada para el mecanizado de engranajes en sectores como vehículos de pasajeros, vehículos comerciales, maquinaria de construcción, maquinaria naval, maquinaria agrícola y equipos de elevación. La precisión de mecanizado puede alcanzar la clase 6–7 según GB/T10095.1-2008 (la precisión final se definirá en el acuerdo técnico entre las partes).

Rendimiento principal y características

• Máquina de tallado por rodadura CNC de 4/5 ejes con sistema de cuatro enlaces y corte en húmedo.
• Configuración estándar con sistema CNC nacional, interfaz hombre‑máquina y programación paramétrica; permite fijación única para ciclos múltiples y repetidos.
• Equipamiento con protector totalmente cerrado; opcionales: colector de niebla de aceite, expulsión automática de virutas, sujeción automática de la pieza, etc.

Aplicaciones y capacidades de mecanizado

• Puede mecanizar ruedas dentadas cilíndricas rectas, engranajes helicoidales, engranajes de pequeño cono, engranajes de tambor, ruedas dentadas, estrías y ruedas sinfín.

Principales especificaciones técnicas (tabla)
Nº | Especificación técnica principal | Unidad/Anotación | Y3150ECNC4 | Y3150ECNC5
1 | Diámetro máximo de la pieza | mm | 500 | 500
2 | Módulo máximo | mm | 8 | 8
3 | Velocidad máxima del husillo | r/min | 350 | 450
4 | Velocidad máxima de la mesa | r/min | 25 | 25
5 | Tamaño máximo de la herramienta (Ø×L) | mm | Φ160×160 | Φ180×200
6 | Recorrido máximo de la herramienta (manual/automático) | mm | 50 | 200 (automático)

Materiales y notas de mecanizado

• Sistema diseñado para corte en húmedo, adecuado para procesos de tallado por rodadura.
• La precisión de mecanizado y la configuración del sistema de control pueden personalizarse según el acuerdo técnico del cliente.

Características / Especificaciones técnicas

• Nº de producto / modelo: Y3150ECNC4/5
• Nombre del producto: Serie de máquinas CNC de tallado por rodadura (actualizada)
• Industrias aplicables: vehículos de pasajeros, vehículos comerciales, maquinaria de construcción, maquinaria naval, agricultura, equipos de elevación y otras industrias de mecanizado de engranajes
• Precisión de mecanizado: hasta clase 6–7 según GB/T10095.1-2008 (según acuerdo técnico)
• Velocidad máxima del husillo (Y3150ECNC4): 350 r/min; (Y3150ECNC5): 450 r/min
• Diámetro máximo de la pieza: 500 mm (ambos modelos)
• Módulo máximo: 8 mm (ambos modelos)
• Velocidad máxima de la mesa: 25 r/min (ambos modelos)
• Tamaño máximo de la herramienta: Y3150ECNC4 Φ160×160 mm; Y3150ECNC5 Φ180×200 mm
• Recorrido máximo manual/automático: Y3150ECNC4 50 mm (manual); Y3150ECNC5 200 mm (automático)
• Forma CNC: 4/5 ejes cuatro enlaces (corte en húmedo)
• Configuración estándar: sistema CNC nacional (HMI, programación paramétrica)
• Accesorios opcionales: colector de niebla de aceite, expulsión automática de virutas, sujeción automática de la pieza, etc.
