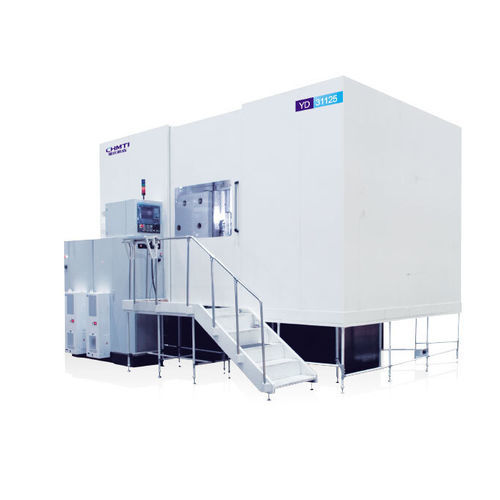

Máquina talladora de engranajes CNC YD3180/31125/31200/Y313206

vertical

Resumen
Máquina destinada al mecanizado de engranajes en sectores como vehículo pesado, energía eólica, maquinaria de construcción, industria naval, equipos de elevación, maquinaria minera y generación eléctrica. La precisión de mecanizado puede alcanzar la clase 6–7 según la norma GB/T10095.1-2008.

Prestaciones y características principales

• Máquina CNC grande de roscado/rolado de engranajes de seis ejes y cuatro enlaces.
• Diseño vertical con mesa fija y columna móvil para el avance radial; equipo con cubierta totalmente cerrada, sistema de recogida de niebla de aceite y expulsión automática de virutas; sujeción automática de la pieza opcional.
• Eje de la herramienta (hobbing) con transmisión por engranajes de alta precisión; mesa accionada por doble tornillo sin fin y rueda; guías de avance radial y axial con inserciones de acero rectangulares y bloques de guía rodantes; alta rigidez y precisión.
• Adecuada para el mecanizado eficiente con fresas de roscar de alta velocidad y hobbing con plaquitas de carburo; para engranajes de gran módulo puede usar fresa disco y hobbing en una única fijación para realizar desbaste por fresado y acabado por roscado en una sola operación.
• Posibilidad de equipar sistema de refrigeración por lubricación mínima (MQL) para lograr corte casi en seco.

Especificaciones técnicas principales
Modelos principales: YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Diámetro máximo de la pieza (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; Y31320CNC6: 3200
• 2. Módulo máximo (mm) — YD3180: 27; YD31125: 30; YD31200: 32; Y31320CNC6: 32
• 3. Ángulo máximo de giro del soporte de herramienta (°) — Todos los modelos: ±45°
• 4. Velocidad máxima del eje de herramienta (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; Y31320CNC6: 200
• 5. Velocidad máxima de la mesa (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; Y31320CNC6: 4
• 6. Tamaño máximo de herramienta montada (diámetro×longitud mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; Y31320CNC6: Φ460×600
• 7. Movimiento axial máximo del hobbing (mm) — YD3180: 380; YD31125: 400; YD31200: 600; Y31320CNC6: 600
• 8. Distancia del centro del hobbing al centro de rotación de la mesa (mm) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
• 9. Distancia del centro del hobbing a la superficie de la mesa (mm) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
• 10. Capacidad de carga de la mesa (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
• 11. Potencia del motor principal (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53

Características / Especificaciones (resumen)

• Tipo de máquina: máquina CNC grande de roscado/rolado de engranajes, seis ejes y cuatro enlaces
• Sectores aplicables: vehículo pesado, energía eólica, maquinaria de construcción, industria naval, equipos de elevación, maquinaria minera, generación eléctrica
• Precisión de mecanizado: hasta clase 6–7 según GB/T10095.1-2008
• Compatibilidad de herramientas: hobbing de alta velocidad con recubrimiento, hobbing con plaquitas de carburo; admite fresa disco + hobbing en una sola fijación para desbaste por fresado y acabado por roscado
• Disposición y equipos: configuración vertical (mesa fija, columna móvil), carcasa totalmente cerrada, recogida de niebla de aceite, expulsión automática de virutas, sujeción automática de pieza opcional
• Refrigeración/lubricación: posibilidad de sistema MQL para corte casi en seco
• Especificaciones principales (por modelo): ver 'Especificaciones técnicas principales' arriba
