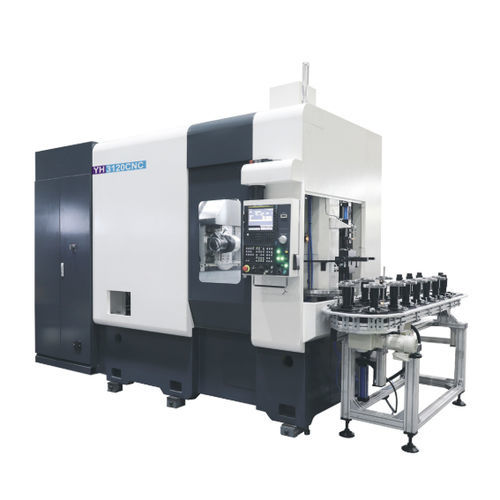

Máquina talladora de engranajes CNC YS3120(CD)/YH3120CNC(CD)

vertical

Resumen
Máquina adecuada para el mecanizado de engranajes en sectores como motocicletas, turismos, instrumentos y aparatos, herramientas eléctricas, maquinaria general y reductores. Buena relación coste-rendimiento. Precisión de mecanizado alcanzable hasta la clase 6 según GB/T10095.1-2008.

Rendimiento y características principales

• Máquina de tallado por roscado de seis ejes / trece ejes con cuatro enlaces, corte en seco, diseñada para operación a alta velocidad, eficiente y respetuosa con el medio ambiente.
• YS3120/YS3120-CD: cada eje de movimiento CNC accionado por motores servo AC independientes; el eje B utiliza un servomotor de husillo de alta potencia con transmisión por engranajes helicoidales de precisión en dos etapas y mecanismo final; el eje C emplea engranajes helicoidales de alta precisión para indexado rápido y preciso.
• YH3120/YH3120-CD: eje B accionado directamente por motor integrado; eje C accionado por motor de par integrado; husillo de la mesa soportado por rodamientos de contacto angular de alta precisión.
• Diseño vertical con movimiento horizontal de la columna para avance radial, logrando un tallado eficiente.
• Estructura compacta y pequeña huella; cubiertas totalmente cerradas, protección interna contra virutas y sistema de refrigeración en seco para corte en seco a alta velocidad.
• Posibilidad de configuración con tallado por fresa-formadora para chaflanes y combinación de operaciones.
• Opciones de automatización por máquina y diversas interfaces de conexión para producción automatizada y flexible.
• Mecanismo opcional de emparejado de dientes para tallado de precisión tras tratamiento térmico.
• Sistemas de control disponibles: FANUC, SIEMENS o GSK25iG.

Especificaciones técnicas principales
Nota: las columnas de la tabla se leen como "Especificación / YS3120/YS3120-CD / YH3120/YH3120-CD"
Diámetro máximo de pieza (mm): 200 / 200
Módulo máximo de pieza (mm): 6 / 6
Ángulo máximo de giro del cabezal de herramienta (°): ±45° / ±45°
Velocidad máxima husillo de la fresa (r/min): 1500 / 2300
Velocidad máxima de la mesa (r/min): 200 / 250
Tamaño máximo de herramienta (Ø×L, mm): Φ130×230 / Φ130×230
Recorrido axial máximo de la fresa (mm): 180 / 180
Distancia centro fresa - centro rotación de la mesa (mm): 30–230 / 30–230
Distancia centro fresa - superficie de la mesa (mm): 185–485 / 185–485

Industrias aplicables / recomendadas

• Mecanizado de engranajes pequeños y medianos para motocicletas, turismos, maquinaria general, reductores, herramientas eléctricas e instrumentos.
• Para mecanizado de engranajes pesados, consultar modelos de mayor tamaño con parámetros similares.

Observaciones
Disponibilidad de múltiples modelos y configuraciones (por ejemplo, series YS3120, YH3120). El sistema de control y las opciones se pueden seleccionar según la pieza a mecanizar y las necesidades de automatización.

Especificaciones clave

• Precisión de mecanizado: hasta la clase 6 según GB/T10095.1-2008.
• Diámetro máximo de pieza: 200 mm (ambas variantes).
• Módulo máximo de pieza: 6 mm.
• Ángulo máximo de giro del cabezal de herramienta: ±45°.
• Velocidad máxima husillo de la fresa: serie YS3120 1500 r/min; serie YH3120 2300 r/min.
• Velocidad máxima de la mesa: serie YS3120 200 r/min; serie YH3120 250 r/min.
• Tamaño máximo de herramienta: Φ130×230 mm.
• Recorrido axial máximo de la fresa: 180 mm.
• Rango distancia centro fresa - centro rotación mesa: 30–230 mm.
• Distancia centro fresa - superficie mesa: 185–485 mm.
• Opciones de sistema de control: FANUC, SIEMENS, GSK25iG.
