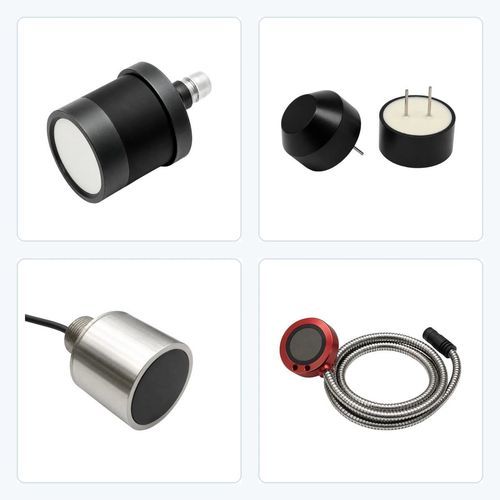

Transductor de ultrasonidos cilíndrico BBDM series

sumergiblede alta frecuenciade doble cristal

Resumen
La serie BBDM incluye 25 modelos de transductores ultrasónicos para automatización industrial, robótica, detección de vehículos, monitorización de niveles y mediciones subacuáticas. La gama abarca distancia en aire, detección de proximidad y obstáculos, medición de nivel por el exterior de recipientes y detección de objetivos bajo el agua.

Uso previsto
Los transductores BBDM son elementos de detección diseñados para integrarse con la electrónica de excitación, recepción y procesamiento de señal adecuada. El alcance y la precisión dependen del medio, el tamaño y la reflectividad del objetivo, la instalación, la electrónica, la temperatura y las reflexiones cercanas. Se recomienda la evaluación con muestras en las condiciones reales de uso antes de finalizar el diseño.

Ejemplos de aplicaciones

• Automatización industrial: detección de posición, medida de distancia, conmutación de proximidad, detección de objetos, conteo automático y detección de doble hoja.
• Robótica y equipos móviles: evitación de obstáculos, detección de proximidad y mediciones de corto alcance en espacios confinados.
• Sistemas de vehículos y tráfico: detección de vehículos, monitorización del tráfico, ayuda de estacionamiento y medida de distancia exterior.
• Monitorización de niveles: medida de nivel sin contacto en tanques y recipientes para control y alarmas.
• Medición a través de pared: medición de nivel desde fuera del tanque sin contacto directo con el líquido.
• Uso exterior y baja temperatura: equipos exteriores y cámaras frigoríficas con compensación térmica.
• Medición submarina: profundidad, distancia y detección de objetivos en ríos, lagos, piscinas y tanques.
• Posicionamiento y detección bajo el agua: detección de obstáculos y peces, sistemas de profundidad mono o doble frecuencia con distintas coberturas de haz.
• Medición de interfaces líquidas industriales: medida de distancia, detección de interfaz líquido y de lodos en entornos de proceso.

Medición de distancia, nivel y proximidad en aire
BBDM-14KR45M | 14 kHz ±2 kHz | Alcance de referencia 1–45 m | Zona ciega <1 m | Haz 15° ±2° | IP65
BBDM-22KR30M | 22 kHz ±2 kHz | Alcance de referencia 0.8–30 m | Zona ciega <0.8 m | Haz 15° ±2° | IP65
BBDM-30KR20M | 30 kHz ±2 kHz | Alcance de referencia 0.6–20 m | Zona ciega <0.6 m | Haz 14° ±2° | IP65
BBDM-40KR12M | 40 kHz ±2 kHz | Alcance de referencia 0.35–12 m | Zona ciega <0.35 m (o <0.4 m según versión) | Haz 12°–15° | IP65 o IP66
BBDM-50KR8M | 50 kHz ±2 kHz | Alcance de referencia 0.3–8 m | Zona ciega <0.3 m | Haz 12° ±2° o 14° ±2° | IP65
BBDM-50KR8MLT | 50 kHz | Alcance de referencia 0.3–8 m | Zona ciega <0.3 m | Haz 12° ±2° | IP67
BBDM-75KR6M | 75 kHz ±2 kHz | Alcance de referencia 0.25–6 m | Zona ciega <0.25 m | Haz 14° ±2° | IP65
BBDM-80KR6M | 80 kHz | Alcance de referencia 0.25–6 m | Zona ciega <0.25 m | Haz 7° ±2° o 12° ±2° | IP65
BBDM-112KR4M | 112 kHz ±4% | Alcance de referencia 0.2–4 m | Zona ciega <0.2 m | Haz 14° ±2° | IP65
BBDM-125KR3M | 125 kHz | Alcance de referencia 0.2–3 m | Zona ciega <0.2 m | Haz 14° ±2° | IP65
BBDM-180KR2M | 180 kHz ±4% | Alcance de referencia 0.1–2 m | Zona ciega <0.1 m | Haz 7° ±1° | IP65
BBDM-200KR2M | 200 kHz | Alcance de referencia 0.1–2 m | Zona ciega <0.1 m | Haz 7° ±2° o 14° ±2° | IP65
BBDM-300KR0P5M | 300 kHz | Alcance de referencia 0.1–0.5 m | Zona ciega <0.1 m | Haz 7° o 9° | IP65
BBDM-400KR0P3M | 400 kHz | Alcance de referencia 0.06–0.3 m | Zona ciega <0.06 m | Haz 7° ±2° | IP65

Compactos estancos y versiones open‑type
BBDM-40K | 40 kHz ±1 kHz | Haz 30°–80° según configuración | Carcasas estancas Φ14, Φ16, Φ18 y Φ25 mm; versiones transmisor, receptor o doble uso
BBDM-40K-OPEN | 40 kHz ±1 kHz | Haz Φ10/12 mm: 80° ±15°; Φ14 mm: 90° ±15° horizontal, 70° ±15° vertical | Carcasas open Φ10, Φ12 y Φ14 mm; versiones transmisor o receptor separadas
BBDM-58KR3M | 58 kHz ±1 kHz | Haz 70° horizontal; 30° ±15° vertical | Alcance de referencia 0.2–3 m; construcción estanca; compatible transmisión/recepción; resolución de referencia 10 mm

Profundidad, alcance y detección subacuática
BBDM-40K-UW | 40 kHz ±2 kHz | Haz 50° | 50–200 W; rosca G1"; Φ65 × 86 mm
BBDM-200K-UW | 200 kHz ±4 kHz | Haz 14° ±1° | 20 W; carcasa ABS; cable fijo 6 m
BBDM-400K-UW | 400 kHz ±4% | Haz 5° | Carcasa inoxidable IP68; rosca G1"; cableado de termistor
BBDM-500K-UW | 500 kHz ±3% | Haz 6° | IP68; presión máxima de trabajo 1.6 MPa; rosca M16×1; Φ35 mm
BBDM-1M-UW | 1 MHz ±5% | Haz 6° | Zona muerta aprox. 50 mm; IP68; presión máxima 1.6 MPa; rango de temperatura 0–95°C
BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | Haz 15° / 5° | Profundidad especificada >200 m; rosca G1"; Φ65 × 86 mm; cableado sensor de temperatura

Medición externa y dedicada de nivel de líquido
BBDM-2MR2M | 2 MHz | Rango 0.015–2 m | Zona muerta <15 mm | Haz 3° | Montaje externo; carcasa aluminio IP67; Φ36 × 14.6 mm; salidas señal temperatura
BBDM-500KR5M | 500 kHz | Rango 0.02–5 m | Zona muerta <20 mm | Haz 8° | Carcasa aluminio IP67; Φ50 × 20 mm; salidas señal temperatura

Criterios de selección

• Medio de medida: aire, líquido, bajo el agua o medición a través de pared.
• Distancias mín./máx. y restricciones de zona muerta.
• Tamaño, forma y reflectividad del objetivo; obstáculo y paredes cercanas.
• Cobertura del haz requerida y espacio de instalación.
• Temperatura de servicio, presión y requisito IP.
• Electrónica de excitación/recepción y las interfaces necesarias.
• Tamaño del alojamiento, rosca/brida, cables y conectores requeridos.
• Requisitos de prototipo y volumen de producción esperado.

Especificaciones técnicas

• Serie: 25 modelos BBDM para medidas en aire, líquido y subacuáticas.
• Rango de frecuencia central: ~14 kHz a 1 MHz.
• Alcances de referencia: ~0,06 m hasta >200 m según modelo y medio.
• Zonas muertas: hasta <0,06 m en modelos de alta frecuencia; algunos modelos subacuáticos ~50 mm.
• Ángulos de haz: desde ~3° hasta ~90° según modelo.
• Protección y construcción: IP65 a IP68; carcasas estancas, open‑type, inox y aluminio; algunos modelos soportan 1.6 MPa.
• Características subacuáticas: roscas G1" o M16×1, cableado termistor, cables fijos, opciones de doble frecuencia para grandes profundidades.
• El rendimiento depende del medio, el objetivo, el montaje y la electrónica; se recomiendan pruebas en condiciones reales.
