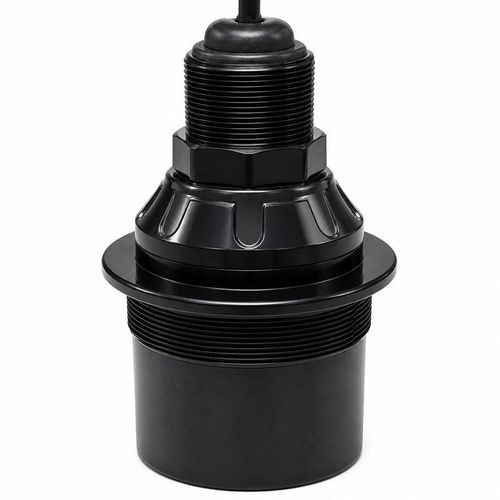

Transductor de ultrasonidos para medición de nivel BBDM-40KR12M-B

Resumen
El BBDM-40KR12M-B es un transductor ultrasónico de distancia para aire con frecuencia central de 40 kHz y rango de medición recomendado de 0,5 a 12 m. Dispone de un ángulo de haz de media potencia reducido para mediciones dirigidas en tanques, recipientes e instalaciones industriales, y clasificación IP68 para entornos exigentes.

Especificaciones clave

• Modelo: BBDM-40KR12M-B
• Frecuencia central: 40 kHz ±5%
• Rango recomendado: 0,5 a 12 m
• Ángulo de haz a media potencia (‑3 dB): 10,1° ±10% (alternativa 11,3° ±10%)
• Impedancia mínima: 200 Ω ±20%
• Capacitancia: 3.200 pF ±20% a 1 kHz
• Tensión de funcionamiento: pico por debajo de 1.500 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Presión máxima: hasta 3 kgf / 0,3 MPa
• Grado de protección: IP68
• Peso: 1.160 g ±5% (con cable de 10 m ±0,3 m)
• Montaje: ver plano de dimensiones

Opciones de configuración del haz

• 10,1° ±10%
• 11,3° ±10%

Guía de selección e instalación
Seleccione el transductor según el medio y la temperatura de operación, la distancia de medida o la trayectoria acústica requerida, el tamaño y la condición superficial del objetivo, el espacio de montaje y las dimensiones de interfaz, y la presión de servicio. Asegure la compatibilidad de la electrónica de excitación/recepción con el transductor y defina la longitud de cable y el método de conexión para la instalación.

Aplicaciones típicas

• Medición de nivel en tanques y recipientes
• Medición de distancia y posicionamiento en equipos industriales
• Evitación de colisiones en vehículos y maquinaria
• Vigilancia de áreas y seguridad
