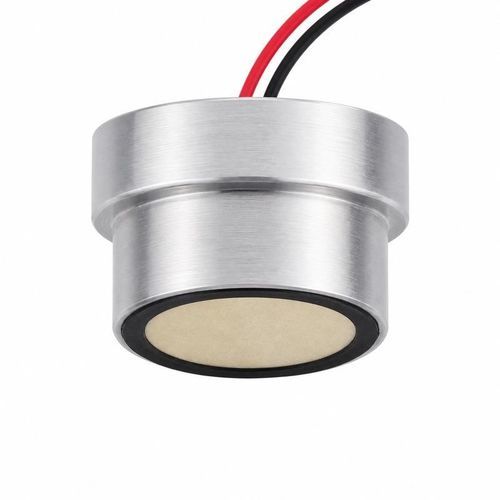

Transductor de ultrasonidos sin contacto BBDM-90KR5M

de alta frecuenciapara medición de nivelde proximidad

Resumen
El BBDM-90KR5M es un transductor ultrasónico de distancia para aire con frecuencia central de 90 kHz y rango de referencia de 0,3 a 5 m. Ofrece un ángulo de haz a media potencia estrecho (11,5° ±10%), masa compacta (23 g ±5%) y protección IP68 para detección de proximidad, posicionamiento de corto alcance, recuento y medición de nivel compacta en automatización industrial.

Especificaciones técnicas

• Modelo: BBDM-90KR5M
• Frecuencia central: 90 kHz ±5%
• Rango recomendado: 0,3 a 5 m
• Impedancia mínima: 500 Ω ±20%
• Capacitancia: 1.300 pF ±20% a 1 kHz
• Tensión de funcionamiento: tensión de pico <600 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Presión admisible: hasta 3 kgf (0,3 MPa)
• Ángulo a media potencia (-3 dB): 11,5° ±10%
• Material de la carcasa: aleación de aluminio 7075
• Montaje: ver plano dimensional
• Grado de protección: IP68
• Peso: 23 g ±5%
• Longitud de cable: 8,5 cm

Usos especificados

• Detección de proximidad en automatización
• Posicionamiento de corto alcance
• Recuento y detección de objetivos
• Medición de nivel compacta

Información para integración
Proporcione parámetros de la aplicación y detalles de la interfaz para asegurar el rendimiento correcto. Elementos clave a especificar:

• Medio de operación y rango de temperatura
• Distancia de medida requerida o trayectoria acústica
• Material, tamaño y condición de superficie del objetivo
• Espacio de montaje disponible y dimensiones de interfaz
• Presión de operación y requisitos de estanqueidad
• Electrónica de emisión/recepción, ruta del cable y tipo de conector
