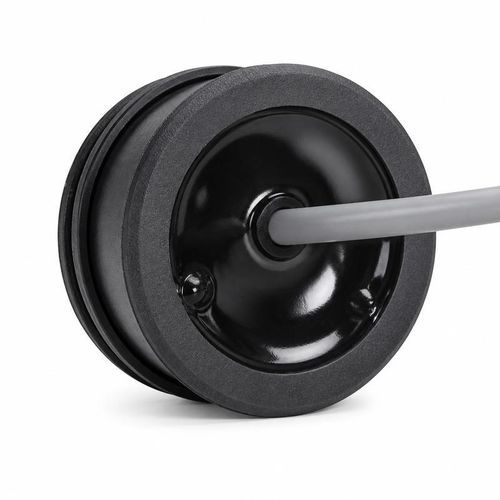

Transductor de ultrasonidos sin contacto BBDM-100KR2M

de alta frecuenciade proximidadde medición

Descripción del producto
El BBDM-100KR2M es un transductor ultrasónico acoplado al aire diseñado para detección de distancia y presencia a corta distancia. Opera a una frecuencia central de 100 kHz con un rango recomendado de 0,12–2 m. Aplicaciones comunes: detección de proximidad, posicionamiento a corta distancia, recuento de objetos y medición compacta de nivel. El ángulo a media potencia (-3 dB) es de 11,7° ±10%. Se suministra con carcasa de goma, grado de protección IP68 y peso de 22 g ±5% con cable de 25 cm.

Especificaciones técnicas
Parámetro — Especificación
Modelo — BBDM-100KR2M
Frecuencia central — 100 kHz ±5%
Rango recomendado — 0,12–2 m
Impedancia mínima — 400 Ω ±20%
Capacitancia — 800 pF ±20% (a 1 kHz)
Tensión de funcionamiento — Tensión pico por debajo de 750 Vpp
Temperatura de funcionamiento — -40 a +80 °C
Clasificación de presión — Hasta 3 kgf / 0,3 MPa
Característica del haz — Ángulo a media potencia -3 dB: 11,7° ±10%
Material de la carcasa — Goma
Montaje — Consulte el plano dimensional del producto
Grado de protección — IP68
Peso — 22 g ±5% (con cable de 25 cm)

Aplicaciones recomendadas

• Detección de proximidad en equipos de automatización
• Posicionamiento a corta distancia
• Recuento y detección de objetivos
• Medición de nivel compacta

Comprobaciones de integración
Antes de seleccionar el BBDM-100KR2M, confirme la distancia requerida, las propiedades de la superficie objetivo, el rango de temperatura de funcionamiento, las condiciones de presión, el espacio de montaje y las necesidades de protección. Verifique la longitud del cable de 25 cm y el método de conexión según el diseño del equipo y asegúrese de que la circuitería de excitación/recepción se mantenga dentro de los límites eléctricos especificados.

Características técnicas / Especificaciones

• Modelo: BBDM-100KR2M
• Frecuencia central: 100 kHz ±5%
• Rango recomendado: 0,12–2 m
• Impedancia mínima: 400 Ω ±20%
• Capacitancia: 800 pF ±20% (a 1 kHz)
• Tensión de funcionamiento: Tensión pico por debajo de 750 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: Hasta 3 kgf / 0,3 MPa
• Característica del haz: Ángulo a media potencia -3 dB 11,7° ±10%
• Material de la carcasa: Goma
• Grado de protección: IP68
• Peso: 22 g ±5% (con cable de 25 cm)
• Montaje: ver plano dimensional del producto
