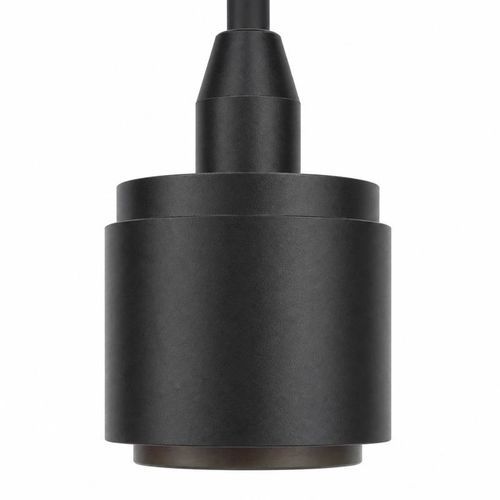

Interruptor de nivel por ultrasonidos BBDM-1M-LS

para líquidospara el control de bombaspara depósito

Descripción general
El BBDM-1M-LS es un transductor para interruptor de nivel de líquido por ultrasonidos de 1 MHz, diseñado para alarmas de nivel alto/bajo, detección de presencia de líquido, protección de bombas y control de nivel en equipos industriales. Opera entre -20 y +60 °C, soporta hasta 10 kgf (1 MPa) de presión y tiene protección IP68. El transductor se suministra sin carcasa fija para permitir la integración específica del cliente.

Especificaciones técnicas principales

• Modelo: BBDM-1M-LS
• Frecuencia central: 1 MHz ±5%
• Impedancia mínima: 8 Ω ±20%
• Capacitancia: 8.000 pF ±20% a 1 kHz
• Tensión de funcionamiento: voltaje pico inferior a 300 Vpp
• Temperatura de funcionamiento: -20 a +60 °C
• Presión máxima: hasta 10 kgf (1 MPa)
• Material de la carcasa: suministrado por el cliente
• Índice de protección: IP68
• Variante disponible: 1.000 kHz ±5%, carcasa 316, temperatura -40 a +80 °C

Configuraciones disponibles

• 1 MHz ±5% — carcasa: suministrada por el cliente — temperatura: -20 a +60 °C
• 1.000 kHz ±5% — carcasa: acero 316 — temperatura: -40 a +80 °C

Aplicaciones

• Alarmas de nivel líquido alto y bajo
• Detección de presencia o ausencia de líquido
• Protección de bombas y prevención de funcionamiento en seco
• Control de nivel en tanques, recipientes y equipos de proceso

Beneficios para OEM e integradores

• Características eléctricas y de frecuencia compatibles con circuitos industriales de detección
• Opción de carcasa personalizada para integración mecánica
• Variantes de presión y temperatura para distintos entornos de instalación
• Protección IP68 para aplicaciones sumergidas o lavado
