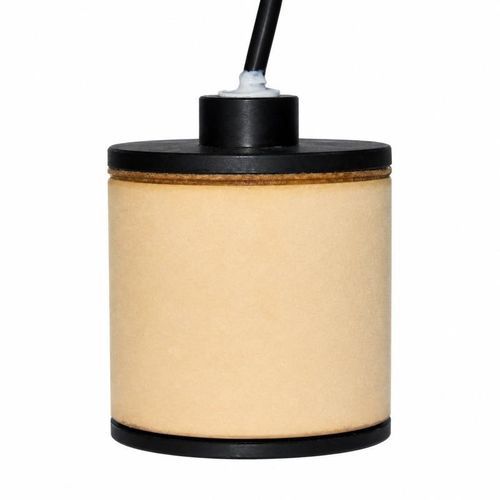

Transductor de ultrasonidos de proximidad BBDM-33K-OM

de medición

Descripción del producto
El BBDM-33K-OM es un transductor ultrasónico de posicionamiento para aire a 33 kHz, con un campo acústico omnidireccional horizontal. Rango de referencia: 0,10 a 15 m. Aplicaciones típicas: posicionamiento interior, balizas ultrasónicas, fuentes sonoras omnidireccionales y detección de presencia en áreas.

Especificaciones técnicas
Modelo | BBDM-33K-OM
Frecuencia central | 33 kHz ±5%
Rango recomendado | 0,10 a 15 m
Impedancia mínima | 600 Ω ±20%
Capacitancia | 3.700 pF ±20% a 1 kHz
Tensión de funcionamiento | Voltaje pico <600 Vpp
Temperatura de servicio | -40 a +80°C
Presión nominal | ≤3 kgf o 0,3 MPa
Campo acústico | Omnidireccional horizontal
Material de la carcasa | Espuma aeroespacial y POM
Grado de protección | IP66
Peso | 240 g ±5%

Aplicaciones

• Posicionamiento interior
• Balizas ultrasónicas
• Fuentes sonoras omnidireccionales
• Detección de presencia en áreas

Selección e integración en el sistema
Al seleccionar e integrar el BBDM-33K-OM, tenga en cuenta el medio y la temperatura de funcionamiento, la distancia de medida requerida y la trayectoria acústica, el tamaño y la condición superficial del objetivo, el espacio de instalación disponible, la presión de operación, la protección frente a intrusiones y la electrónica de excitación y recepción.

Características técnicas

• Modelo: BBDM-33K-OM
• Frecuencia central: 33 kHz ±5%
• Rango de referencia: 0,10 a 15 m
• Impedancia mínima: 600 Ω ±20%
• Capacitancia: 3.700 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico <600 Vpp
• Temperatura de servicio: -40 a +80°C
• Presión nominal: ≤3 kgf o 0,3 MPa
• Campo acústico: Omnidireccional horizontal
• Material de la carcasa: Espuma aeroespacial y POM
• Grado de protección: IP66
• Peso: 240 g ±5%
