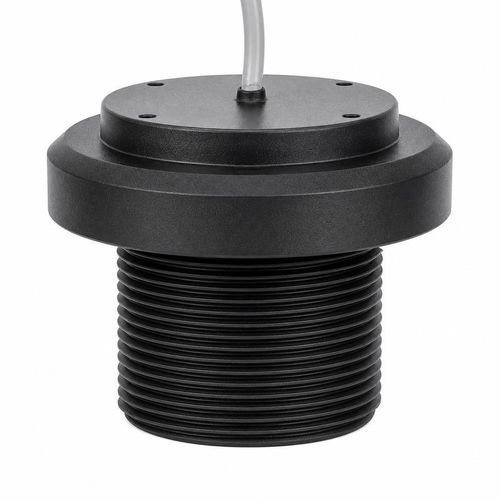

Transductor de ultrasonidos sumergible BBDM-90KR4M

de alta frecuenciade mediciónpara medición de nivel

Descripción general
El BBDM-90KR4M es un transductor ultrasónico de distancia para aire a 90 kHz, con un rango de medida de referencia de 0,2 a 4 m. Su ángulo de haz a media potencia (-3 dB) especificado es de 10,2° ±10%, apto para detección de corto alcance en un campo acústico definido.

Aplicaciones

• Detección de proximidad en automatización
• Posicionamiento de corto alcance
• Conteo y detección de objetivos
• Medición de nivel compacta

Especificaciones técnicas
Model: BBDM-90KR4M
Frecuencia central: 90 kHz ±5%
Rango recomendado: 0,2-4 m
Impedancia mínima: 400 Ω ±20%
Capacitancia: 1.400 pF ±20% a 1 kHz
Tensión de funcionamiento: Pico <1.200 Vpp
Temperatura de funcionamiento: -40 a +80°C
Presión máxima: ≤3 kgf o 0,3 MPa
Ancho de haz: ángulo a media potencia (-3 dB): 10,2° ±10%
Montaje: rosca M38 × 1,5
Grado de protección: IP68
Peso: 122 g ±5% con cable de 1 m

Integración mecánica y eléctrica
La especificación de montaje estándar es una rosca M38 × 1,5. El peso indicado es 122 g ±5% con un cable de 1 m. Están disponibles opciones de carcasa, montaje, cable y conexión para la integración en equipos.
Para la electrónica de interfaz, la fuente especifica una impedancia mínima de 400 Ω ±20%, capacitancia de 1.400 pF ±20% a 1 kHz y tensión de pico de funcionamiento por debajo de 1.200 Vpp.

Especificaciones técnicas — resumen

• Model: BBDM-90KR4M
• Frecuencia central: 90 kHz ±5%
• Rango recomendado: 0,2-4 m
• Ancho de haz (-3 dB): 10,2° ±10%
• Impedancia mínima: 400 Ω ±20%
• Capacitancia: 1.400 pF ±20% a 1 kHz
• Tensión de funcionamiento: Pico <1.200 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤3 kgf / 0,3 MPa
• Montaje: rosca M38 × 1,5
• Protección: IP68
• Peso: 122 g ±5% (con cable de 1 m)
