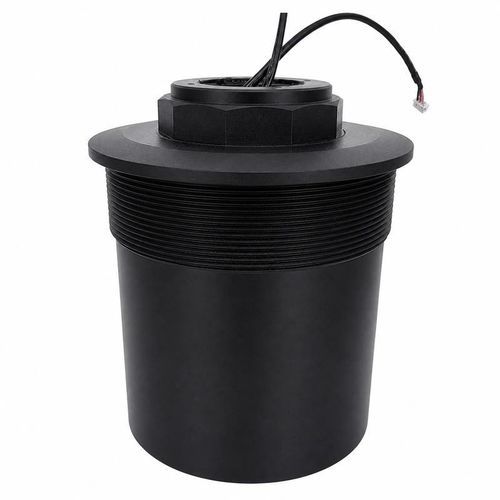

Transductor de ultrasonidos baja frecuencia BBDM-17KR50M

para medición de nivelpara la detección de obstáculosde medición

Visión general
El BBDM-17KR50M es un transductor ultrasónico de distancia acoplado al aire con una frecuencia central de 17 kHz y un rango operativo recomendado de 1,8–50 m. Está diseñado para monitorización de nivel en grandes tanques, mediciones de distancia industriales, evitación de colisiones, vigilancia de áreas y detección de objetivos a larga distancia, cuando se requiere protección IP68.

Instalación
Esta versión utiliza una rosca de montaje inferior M108 x 2. La interfaz de fijación difiere de los modelos de largo alcance que disponen de una rosca de suspensión superior separada, por lo que la estructura receptora y los holguras deben diseñarse según el plano dimensional real y la interfaz de rosca inferior especificada.

Especificaciones técnicas (resumen)
Modelo: BBDM-17KR50M
Frecuencia central: 17 kHz ±5%
Rango recomendado: 1,8–50 m
Impedancia mínima: 1.500 Ω ±20%
Capacitancia: 12.000 pF ±20% @ 1 kHz
Tensión de funcionamiento: pico inferior a 1.500 Vpp
Temperatura de funcionamiento: -40 °C a +80 °C
Presión admisible: hasta 3 kgf / 0,3 MPa
Característica del haz: ángulo de media potencia -3 dB 13° ±10%
Montaje: rosca inferior M108 x 2
Protección: IP68
Peso: 1.970 g ±5%

Trayectoria de eco a largo alcance
El ángulo de media potencia de 13° define el campo acústico principal pero no garantiza la devolución del eco a 50 m. El objetivo debe presentar área reflectante y reflectividad acústica suficientes dentro del haz. La geometría del tanque, los refuerzos internos, el polvo, los gradientes de temperatura y la inclinación del montaje pueden generar ecos competidores o reducir la señal recibida; verifique la firma de la diana en condiciones representativas.

Controles mecánicos y eléctricos
La estructura de soporte debe aceptar la interfaz M108 x 2 y la masa del transductor de 1,97 kg. Confirme la orientación de montaje, los holguras, la presión y temperatura de servicio, el enrutado de cables y el tipo de conector. La excitación y la electrónica de recepción deben ajustarse a la impedancia mínima (1.500 Ω), la capacitancia (12.000 pF) y el límite de tensión pico para garantizar un funcionamiento fiable.

Especificaciones técnicas

• Modelo: BBDM-17KR50M
• Frecuencia central: 17 kHz ±5%
• Rango de referencia (recomendado): 1,8–50 m
• Impedancia mínima: 1.500 Ω ±20%
• Capacitancia: 12.000 pF ±20% @ 1 kHz
• Tensión de funcionamiento: Pico < 1.500 Vpp
• Temperatura de funcionamiento: -40 °C a +80 °C
• Presión admisible: hasta 3 kgf / 0,3 MPa
• Haz: ángulo de media potencia -3 dB 13° ±10%
• Montaje: rosca inferior M108 x 2
• Protección: IP68
• Peso: 1.970 g ±5%
