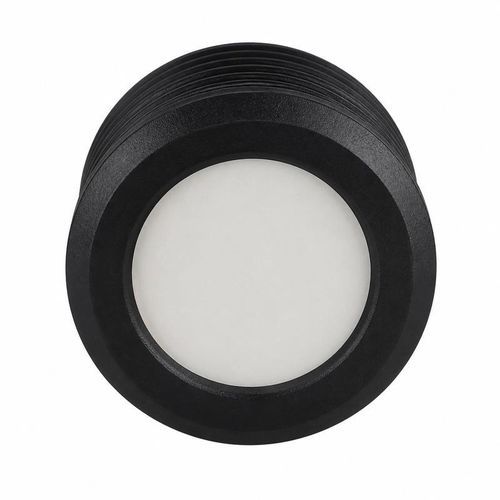

Transductor de ultrasonidos sumergible BBDM-68KR5M

de alta frecuenciapara la detección de obstáculosde medición

Visión general
El BBDM-68KR5M es un transductor ultrasónico para aire de 68 kHz para detección de proximidad y medición de distancia. Rango de referencia 0,3-5 m, ángulo de media potencia (-3 dB) de 8° ±10%, protección IP68 y cable de 5 m. Diseñado para disposiciones de detección de corto alcance en entornos industriales.

Aplicaciones

• Detección de proximidad en automatización
• Posicionamiento y alineación de corto alcance
• Conteo y detección de objetivos
• Medición de nivel compacta en pequeños depósitos

Rendimiento y notas de uso
El rendimiento del eco depende del tamaño, acabado, orientación y movimiento del objetivo. Protectoras, raíles o piezas adyacentes en la trayectoria acústica pueden generar ecos no deseados. Para la medición de nivel compacta, el límite cercano de 0,3 m y el ángulo de 8° determinan el campo acústico respecto a la apertura del recipiente y estructuras internas. La condición superficial y el ángulo de incidencia pueden reducir o alterar el eco recibido.

Requisitos de interfaz y ambientales
Los circuitos de transmisión y recepción deben soportar una impedancia mínima de 250 Ω y una capacitancia de 2.500 pF a 1 kHz. La tensión pico de excitación debe permanecer <1.000 Vpp. El transductor se suministra con un cable de 5 m. Rango de temperatura de funcionamiento: -40 a +80 °C. Presión máxima: hasta 3 kgf (0,3 MPa). Grado de protección: IP68.

Especificaciones técnicas

• Modelo: BBDM-68KR5M
• Frecuencia central: 68 kHz ±5%
• Rango de referencia: 0,3-5 m
• Ancho de haz (-3 dB): 8° ±10%
• Impedancia mínima: 250 Ω ±20%
• Capacitancia: 2.500 pF ±20% (a 1 kHz)
• Tensión pico de excitación: <1.000 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Presión: hasta 3 kgf / 0,3 MPa
• Protección: IP68
• Peso: 160 g ±5% (con cable de 5 m)
