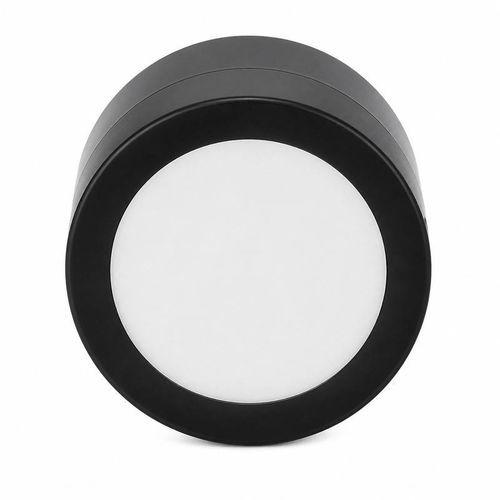

Transductor de ultrasonidos acústico BBDM-75KR3M

sin contactopara la detección de obstáculospara medición de nivel

Descripción general
El BBDM-75KR3M es un transductor ultrasónico de distancia para aire, indicado para mediciones de corto alcance. Frecuencia central de 75 kHz (±5%) con rango de referencia recomendado de 0,3–3 m, ángulo de haz a media potencia de 10,8° (±10%) y grado de protección IP68. Diseñado para aplicaciones industriales de automatización: detección de proximidad, posicionamiento de corto alcance, conteo/detección de objetivos y medición de nivel compacta. Temperatura de funcionamiento: -40 a +80 °C.

Especificaciones eléctricas y mecánicas
Model | BBDM-75KR3M
Frecuencia central | 75 kHz ±5%
Rango recomendado | 0,3 a 3 m
Impedancia mínima | 200 Ω ±20%
Capacitancia | 1.000 pF ±20% a 1 kHz
Voltaje de funcionamiento | Voltaje pico por debajo de 1.500 Vpp
Temperatura de funcionamiento | -40 a +80 °C
Clasificación de presión | Hasta 3 kgf o 0,3 MPa
Ángulo a media potencia (-3 dB) | 10,8° ±10%
Rosca de montaje superior | M30 × 1.5
Protección | IP68
Peso | 60 g ±5%
Longitud de cable | 20 cm

Aplicaciones típicas

• Detección de proximidad en automatización
• Posicionamiento de corto alcance
• Conteo y detección de objetivos
• Medición de nivel compacta

Selección y configuración
Defina el medio y el rango de temperatura de funcionamiento, la distancia de medición, el tamaño de objetivo y la condición de la superficie, el espacio de montaje y las dimensiones de la interfaz, así como los requisitos de presión y protección. Especifique la electrónica de excitación/recepción, el enrutamiento del cable y el método de conexión para la integración. Compruebe la compatibilidad de impedancia y capacitancia con el driver elegido.

Puntos clave / aspectos técnicos

• Modelo: BBDM-75KR3M
• Frecuencia central: 75 kHz ±5%
• Rango de detección de referencia: 0,3–3 m
• Ángulo a media potencia (-3 dB): 10,8° ±10%
• Impedancia mínima: 200 Ω ±20%
• Capacitancia: 1.000 pF ±20% a 1 kHz
• Voltaje de funcionamiento: pico < 1.500 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Protección: IP68, presión hasta 3 kgf / 0,3 MPa
• Rosca superior: M30 × 1.5, peso ~60 g, cable 20 cm
