Transductor de ultrasonidos sin contacto BBDM-18KR50M

robustobaja frecuenciapara medición de nivel

Descripción general
El BBDM-18KR50M es un transductor ultrasónico de distancia para aire con frecuencia central de 18 kHz y rango recomendado de 1,8–50 m. Está diseñado para control de nivel en grandes tanques, mediciones de distancia industriales, evitación de colisiones, supervisión de áreas y detección de objetivos a larga distancia.

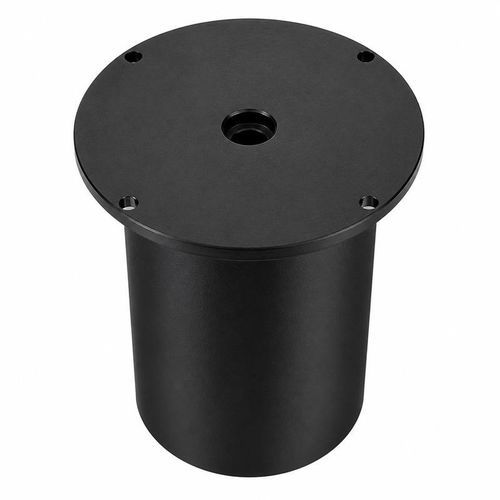

Detección de largo alcance con cuerpo de transductor con brida
El cuerpo con brida proporciona un montaje seguro y estabilidad acústica para mediciones de alcance extendido en entornos industriales, facilitando la instalación en paredes de tanques o soportes estructurales.

Especificaciones técnicas (tabla)
Modelo — BBDM-18KR50M
Frecuencia central — 18 kHz ±5%
Rango recomendado — 1,8–50 m
Impedancia mínima — 1 300 Ω ±20%
Capacitancia — 12 000 pF ±20% a 1 kHz
Tensión de funcionamiento — Tensión de pico por debajo de 1 500 Vpp
Temperatura de funcionamiento — -40 a +80 °C
Clasificación de presión — Hasta 3 kgf (0,3 MPa)
Característica del haz — Ángulo de media potencia -3 dB: 14,9° ±10%
Grado de protección — IP68
Peso — 2 500 g ±5% (con cable suministrado por el cliente de 15 m)

Evaluación del campo acústico
El ángulo de media potencia de 14,9° debe cotejarse con el tamaño del objetivo y el camino libre disponible. A largas distancias, los elementos internos del tanque, paredes o maquinaria pueden generar ecos anteriores a la superficie objetivo. Los gradientes de temperatura del aire y las partículas en suspensión pueden afectar la propagación y la amplitud de la señal, lo que requiere calibración o compensación.

Parámetros de integración del sistema
Los parámetros clave de integración incluyen las propiedades de la superficie objetivo, la temperatura y la presión de funcionamiento. La interfaz eléctrica se define por la impedancia, la capacitancia y el límite de tensión de pico indicados. La configuración estándar asume un cable suministrado por el cliente de 15 m; ajuste el cableado y el montaje según los requisitos del sistema.

Características / datos técnicos

• Modelo: BBDM-18KR50M
• Frecuencia central: 18 kHz ±5%
• Rango recomendado: 1,8–50 m
• Impedancia mínima: 1 300 Ω ±20%
• Capacitancia: 12 000 pF ±20% a 1 kHz
• Tensión de funcionamiento: Tensión de pico por debajo de 1 500 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: Hasta 3 kgf (0,3 MPa)
• Característica del haz: Ángulo de media potencia -3 dB 14,9° ±10%
• Grado de protección: IP68
• Peso: 2 500 g ±5% (con cable suministrado por el cliente de 15 m)
