Transductor de ultrasonidos por inyección de aire BBDM-16KR50M

de hazde mediciónpara medición de nivel

Visión general
El BBDM-16KR50M es un transductor ultrasónico acoplado al aire diseñado para recorridos de medición de larga distancia. Con una frecuencia central de 16 kHz y un alcance de referencia de 1,8–50 m, es adecuado para monitorización de nivel en grandes depósitos, medición de distancia industrial, evitación de colisiones, vigilancia de áreas y detección de objetivos a larga distancia. El ángulo de media potencia a -3 dB especificado es 13° ±10 %; la directividad del haz, las dimensiones del objetivo y el eje de montaje deben evaluarse conjuntamente, especialmente en el extremo lejano del alcance previsto.

Especificaciones técnicas
Modelo: BBDM-16KR50M. Frecuencia central: 16 kHz ±5 %. Alcance recomendado: 1,8–50 m. Impedancia mínima: 790 Ω ±20 %. Capacitancia: 12.700 pF ±20 % a 1 kHz. Tensión de funcionamiento: tensión de pico por debajo de 1.500 Vpp. Temperatura de funcionamiento: −40 a +80 °C. Clasificación de presión: hasta 3 kgf (0,3 MPa). Característica del haz: ángulo de media potencia -3 dB 13° ±10 %. Grado de protección: IP68. Peso: 2.400 g ±5 % con cable de 10 m ±0,3 m.

• Modelo: BBDM-16KR50M
• Frecuencia central: 16 kHz ±5 %
• Alcance recomendado: 1,8–50 m
• Impedancia mínima: 790 Ω ±20 %
• Capacitancia: 12.700 pF ±20 % a 1 kHz
• Tensión de funcionamiento: tensión de pico por debajo de 1.500 Vpp
• Temperatura de funcionamiento: −40 a +80 °C
• Clasificación de presión: hasta 3 kgf (0,3 MPa)
• Característica del haz: ángulo de media potencia -3 dB 13° ±10 %
• Grado de protección: IP68
• Peso: 2.400 g ±5 % con cable de 10 m ±0,3 m

Configuraciones de montaje

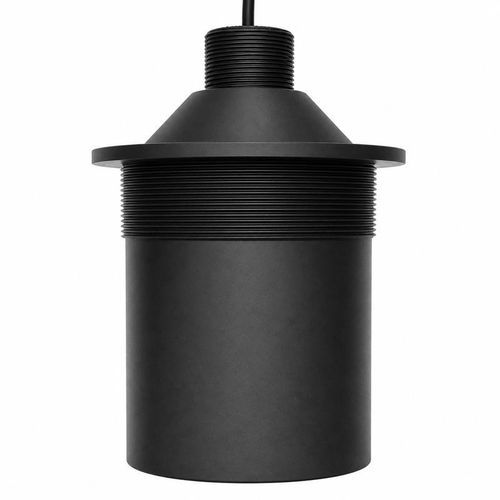

Montaje superior e inferior: rosca superior M32 x 1,5 y rosca inferior M108 x 2. Montaje inferior: rosca inferior M108 x 2.

Notas de instalación
Incluya el conjunto de 2,4 kg y el cable de 10 m en el plan de soporte mecánico y de tendido de cables. Seleccione la versión de montaje a partir del plano dimensional real y no solo por la designación de la rosca. Asegúrese de que la electrónica de transmisión y recepción sea compatible con la impedancia, la capacitancia y el límite de tensión de pico especificados.

Validación y selección del alcance
El valor de 50 m es un alcance de referencia, no un resultado garantizado para todas las superficies o atmósferas. Confirme el tamaño, la orientación y la reflectividad del objetivo, la temperatura del aire, la zona muerta requerida, la alineación de la instalación y las posibles obstrucciones antes de la selección final.
