Transductor de ultrasonidos sin contacto BBDM-33KR12M

de proximidadpara medición de nivelpara la detección de obstáculos

Descripción general

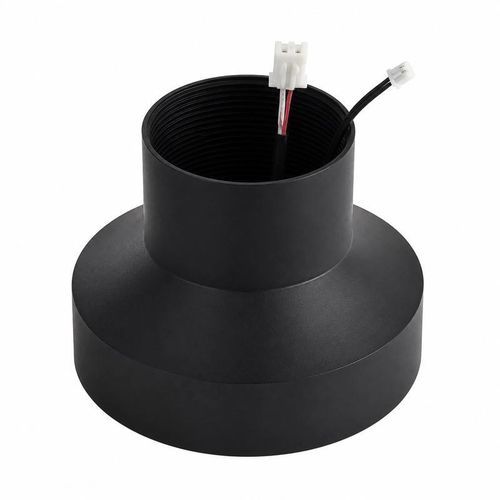

El BBDM-33KR12M es un transductor ultrasónico de distancia acoplado al aire con frecuencia central de 33 kHz y rango de referencia de 0,45 a 12 m. Es adecuado para medición de nivel en tanques y recipientes, medición de distancia en equipos industriales, prevención de colisiones en vehículos y máquinas, sistemas de seguridad y vigilancia de áreas. El ángulo de media potencia de 8,9° proporciona un haz principal relativamente estrecho. La longitud de cable indicada es de 3 cm.

Especificaciones técnicas
Modelo: BBDM-33KR12M
Frecuencia central: 33 kHz ±5%
Rango recomendado: 0,45–12 m
Impedancia mínima: 85 Ω ±20%
Capacitancia: 6.200 pF ±20% a 1 kHz
Tensión de operación: Voltaje pico por debajo de 1.000 Vpp
Temperatura de funcionamiento: -40 a +80 °C
Clasificación de presión: Hasta 10 kgf / 1 MPa
Características del haz: Ángulo de media potencia -3 dB: 8,9° ±10%
Grado de protección: IP68
Peso: 260 g ±5%
Longitud de cable: 3 cm

Alineación y objeto más cercano
El límite inferior de 0,45 m y el haz estrecho requieren un montaje cuidadoso. El eje acústico debe permanecer dirigido hacia el objetivo durante todo el movimiento previsto. Las estructuras del recipiente, las protecciones de la máquina u otros elementos deben permanecer fuera del haz principal para evitar ecos indeseados. Una superficie líquida inclinada o un objeto pequeño puede desviar la energía fuera del receptor, reduciendo el alcance efectivo.

Adaptación eléctrica
El diseño eléctrico debe considerar la impedancia mínima (85 Ω), la capacitancia (6.200 pF a 1 kHz) y el límite de voltaje pico (por debajo de 1.000 Vpp). Se recomienda un acoplamiento adecuado y protección contra transitorios para un funcionamiento fiable.

Datos técnicos

• Modelo: BBDM-33KR12M
• Frecuencia central: 33 kHz ±5%
• Rango de referencia / recomendado: 0,45–12 m
• Ángulo de media potencia: 8,9° ±10%
• Impedancia mínima: 85 Ω ±20%
• Capacitancia: 6.200 pF ±20% a 1 kHz
• Tensión de operación: Voltaje pico por debajo de 1.000 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: hasta 10 kgf / 1 MPa
• Grado de protección: IP68
• Peso: 260 g ±5%
• Longitud de cable/posición del cable: 3 cm
